2.2 性能指标

2.3 运行环境

2.3.1  网络与布线系统

考虑**企业的生产厂区分布情况，以及目前网络布线的发展趋势和从经济效益角度出发，建议**公司采用结构化的综合布线方式完成。

由于**目前有三个厂区，而且分布较远，加上本系统对网络的要求比较严格，因此本处较详细的对目标网络进行描述。

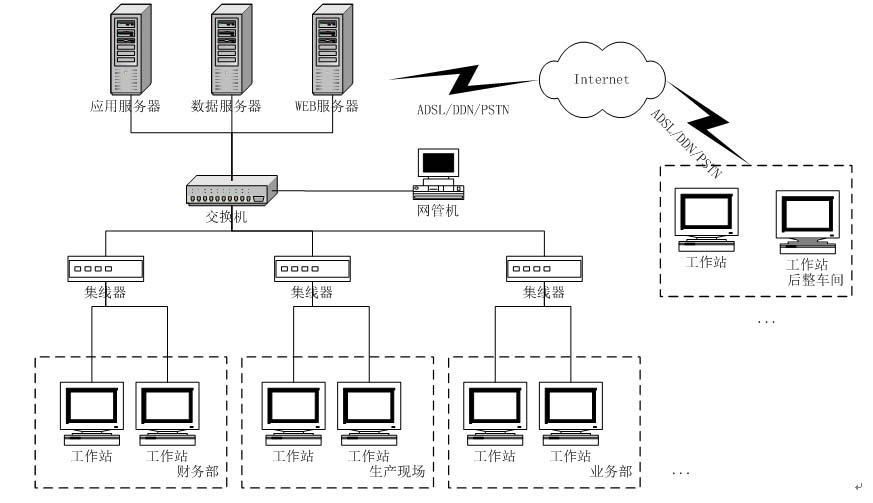

以下是网络拓朴结构图：

本系统考虑可扩展性及未来系统要求，在逻辑上设三台服务器，分别是应用服务器、数据服务器、WEB服务器。三个服务器通过中心交换机与企业内部网络（LAN）相连，中心交换机通过级联与各个工作站连接在一起，组成本系统的硬件网络环境。另外，内部网络可以通过PSTN/ADSL/DDN等方式上联接入Internet，提供外联接口，各个其它车间可以通过Internet访问本地服务器。

对于**公司的内部LAN系统，由于该公司目前基本不存在网络线路，为考虑标准化和扩展的需要，建议采用综合布线完成内部网络的建设。

2.3.1.1     综合布线的发展

要将某个企业的电脑联成一个完整的网络，首先需要的就是一套高质量的、可靠的网络布线线路，以便将各电脑连接起来。其原因主要在于网络在工作时其主要的故障并不是出在电脑本身，而恰恰是看起来并不起眼的各类连接线，这些线路由于穿越的距离比较长、环境比较复杂，因此在长时间工作时常常会出现因振动、灰尘、氧化、潮气、鼠虫等多种原因造成断裂、接触不良、阻抗增加等故障，而导致电脑联网故障。

正是为了能解决上述各类问题，结构化的布线系统(PDS)就应运而生了。它通过严密的科学研究，并形成一套标准的、规范化的技术标准与产品标准

2.3.1.2     综合布线系统一般性介绍

作为一套完整的综合布线系统，其具有如下一系列优点：

Ø 兼容性好

PDS是一套全开放式的布线系统，它可以将不同的厂商、不同类型设备、不同的传输介质与协议全部转换成采用标准的屏蔽或非屏蔽双绞线传输。

Ø 灵活性强

PDS布线系统的部件的通用性与互换性极佳，可在一套网络内支持绝大多数局域网络、广域网络、电话与传真、UNIX终端、串行通讯、视频会议等复杂应用；系统组网也可灵活多样，一个系统内各部门即可独立组网又方便互联。

Ø 可靠性高

PDS系统采用高品质的标准材料，采用基于接插件的快速连接方式构成一套高标准信息通道；布线系统各类元件的设计、生产、测试均有严格的标准，以保证其优秀的电气性能与一致性。

Ø 技术先进

PDS具有极富弹性的布线概念，可十分快捷、简便、无损的改变系统布线路由，因而可适合完全不同的场合。

Ø 经济性好

虽然PDS系统的一次性投资费用相对较高，但单纯的从初期投资考查其经济性是不科学的，必须按整个寿命周期内的总费用分析才能得到科学的结论，根据统计：信息网络的费用结构如下：

n 运行费用占50%，包括运行维护费用

n 变更费用占25%，包括系统更改、设备搬迁等

n 结构费占11%，主要包括信息网络初期投资

n 其它费用占14%

由以上结果看出网络初期投资在整个网络运行费用中仅占很小的部分，但它却可以大降低运行维护费用及系统变更费用。

PDS正是具备上述所有优点的专业布线系统。正是由于其兼容性、灵和性、可靠性俱佳，在整个系统使用寿命内(15年)，无论是改变网络结构、设备、线路路由、变更设备位置等工作，只需做简单的跳线管理即可，几乎不再产生额外费用，长期经济性极好。

2.3.1.3     综合布线系统的基本构成

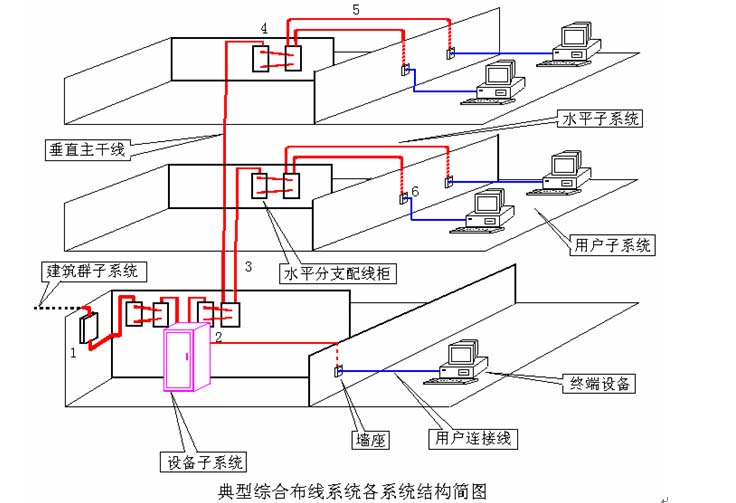

根据布线系统的建议，综合布线系统可划分为工作区子系统、水平子系统、管理子系统、垂直子系统和楼群子系统6大子系统构成，以下是构成图：

1．建筑群子系统

建筑群子系统将一个建筑物中的电缆延伸到建筑群的另外一些建筑物中的通信设备的装置上，它是整个布线系统中的一部分(包括传输介质)并支持提供楼群之间通信设施所需的硬件，其中有导线电缆、光缆和防止有害电压进入建筑物的电气保护设备。

  2．设备室子系统

通常位于主机房内或附近，它使主干线经跳线架连接到各系统主机，设备布线子系统由设备间中的电缆，连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来，并统一接入到接地点。

  3．垂直干线子系统

由连接设备间与各层配电间的干线电缆构成。干线子系统是整个建筑物综合布线系统的主干部分，它提供建筑物的干线电缆/光缆的路由，它通常是在两个单元之间，特别是在位于中央点的公共系统设备处，提供多个线路设施。

  4．楼层管理子系统

楼层管理子系统由配线间或设备间的配线区域，它采用交连和互连技术，十分容易地连接与管理其它子系统，管理点为连接其它子系统提供连接手段。

  5．水平干线子系统

由建筑物各层的管理子系统至各个工作区之间的电缆系统组成。水平布线子系统是整个布线系统中十分重要的一部分，其显著特点是：水平布线子系统总是处在一个楼层上，并端接在信息插座上。

  6．工作区子系统

工作区是放置应用系统终端设备的地方。它由从终端设备连接到信息墙座的连线组成，它使用用户连接软线在终端设备与信息插座之间搭接。

由于综合布线系统本身一个非常庞大的系统，在此需求书中只作一般描述，具体情况，可以另行起文描述。而本系统对网络环境的基本要求是：采用10Base-T以太网和100Base-TX快速以太网混合的网络体系结构。主干网采用100Base-TX快速以太网，中心交换机可采用企业级或部门部的Switch快速以太网交换机连接服务器和支干网集线器。支干网可采用100Base-T/10Base-T以太网，下联共享式集线器与主干网交换机和工作站相连。

2.3.2  硬件环境

由于本系统采用C/S架构，服务器相对要求比较高，一方面由于系统数据量比较大，需要存储的数据比较大，因此对硬盘要求有一定的容量，而且目标系统的工作站点数比较多，并行工作会比较多，因此要求CPU具有较好的浮点运算能力，最好采用专业服务器的浮点运算能力比较强的如PIII家族中的Xeon的大Cache的CPU，这会对系统提供强有力的支持。

理论上工作站只要完成对Microsoft98操作系统及更高的版本的安装，硬件就基本达到要求。本系统对工作站硬件没有什么特殊要求。

Ø  服务器

采用基于Intel处理器的X86工业标准的服务器。

CPU：不低于PIII600

内存：不少于256M

硬盘：不少于18G

Ø  工作站

采用基于Intel处理器的X86工业标准个人计算机。

CPU：不低于MMX233

内存：不少于64M

硬盘：不少于500M

2.3.3  软件环境

本系统主要采用Microsoft系列操作系统和相关服务器。

Ø  应用服务器软件

Microsoft Windows 2000 Server/Microsoft Windows 2000 Advance Server。

Ø  数据库服务器软件

Microsoft SQL Server 2000。

Ø  工作站系统软件

Microsoft Windows 98/Windows2000 Professional/Windows 2000 Server。

来源：巨灵鸟 欢迎分享本文
