XXX单位进销存软件管理信息系统设计报告(三)

来源:巨灵鸟软件  作者:进销存软件  发布:2014/8/28  浏览次数:5841

3.2.2数据流

数据流是数据结构在系统内传输的路径。

数据流

系统名:       进销存管理                    编号:         F6

条目名:       销售订单                      别名:         订货单

来源:         销售部

去处:          确定订货处理

数据流结构:

销售订单={订单号+日期+客户名称+产品名称+规格+数量+单价+付款方式+交货时间+交货地点}

流通量:          60份/每天高峰流通量:70份/每天上午9:00-11:00

简要说明:

修改记录:

编号

日期

审核

日期

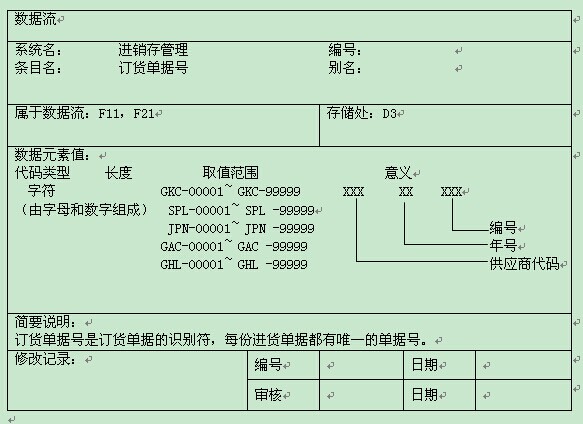

3.2.3数据元素

    数据元素是不可再分的数据单位。


3.2.4数据存储



    数据存储是数据结构保留或保存的地方,也是数据流的来源和去向之一。



系统名:                               进销存管理                                                    编号:        D6

条目名:                               补货信息                                                      别名:        补货明细表

存储组织:

每个补货信息一条记录,按补货单号顺序排列

记录数:   1000

数据量:   200KB

主关键字:补货单号

铺关键字:供应商名称

补货单号

日期

供应商名称

产品名称

规格

单位

毛重

进货单价

进货数量

进货总价

付款方式

入库日期

入库单号

备注

10

10

10

10

10

5

10

10

5

15

20

10

10

20

记录组成:

    名:

近拟长度:

(字节)

简要说明:

补货完成情况在备注中说明

修改记录:

编写

日期

审核

日期

3.2.5 外部项

外部项

系统名:                               进销存管理                                                    编号:

条目名:                               供应商                                                        别名:        商品提供者

输入数据流:订货合同

输出数据流:到货通知

主要特征:供应商:即所有商品的提供者,其主要特征是:供应商名称、联系地址、联系人、联系电话、可提供商品清单

简要说明:

本系统不负责安排供应商的生产计划或进货渠道,只是根据进货要求向供应商订购有关商品。

修改记录:

编写

日期

审核

日期

8




3.3基本加工说明

    数据流图中所有不进一步分解的加工,称为基本加工。基本加工是实现系统功能的基本组成部分,准确地,清晰地描述基本加工,是表达系统逻辑功能的关键。

    由于基本加工涉及详细的数据处理功能和处理过程,为了做到准确、清晰、简洁,基本加工的描述往往需要设计多种手段与工具。所有的工具有:自然语言的文字叙述、结构化语言、决策树、决策表、数学公式以及上述工具有联合使用。

3.3.1基本加工分析

    自然语言的描述:

加工P1:采购管理   获取请购单的有关信息,安排采购人员,选择商品供应商

结构化语言:

加工P2:销售管理

如果    库存满足订单数据

      发货

否则    产生缺货单到采购管理


                                                                     第四章 系统总体设计

信息系统设计阶段的主要目的是将系统分析阶段所提出的反映公司信息需求的系统逻辑方案黑的成可以实施的基于计算机与通信系统的我更方案。这一阶段的主要任务是从系统的总体目标出发,根据系统分析阶段对系统逻辑功能的要求,并考虑到经济、技术和运行环境等方面的条件,确定系统的总体结构和系统各组成部分的技术方案,合理选择计算机和通信的软,硬件设备,提出系统的实施计划,确保总体目标的实现。

系统设计阶段的主要活动包括:系统总体结构设计;详细设计;系统实施进度与计划的制定;系统设计说明书的编写。

4.1软件模块结构设计

系统设计工作技术性强,涉及面广,且内容复杂,必须要有科学的方法和设计工具做指导。在此,我们采用结构化设计的方法来实现系统总体功能,提高系统的各项指标,即将整个系统合理的划分成各个功能模块,正确地处理模块之间和模块内部的联系以及它们之间的调用关系和数据联系,定义各模块的内部结构,通过对模块的设计和模块之间关系的协调来实现整个系统的功能。

HIPO技术,即用图形方式表达一个系统的输入和输出功能,以及模块的层次。HIPO技术包含两个方面的内容:

(1)HIPO分层图。用此图表示自顶向下分解所得系统的模块层次结构

(2)IPO图(输入-处理-输出图),此图描述分层图中一个模块的输入、输出和处理内容。

应用HIPO技术可以进行系统设计、评价,在系统实施之前加工和修改已设计的系统。HIPO图清晰易懂,可以使用户、管理人员和其他系统建设者很方便地理解系统的程序结构,也有利于程序的编写和系统的维护。

4.1.1HIPO分层图

首先绘制HIPO分层图。HIPO分层图用一个方块代表一个模块,方块内可写出标识此模块的处理功能或模块名。模块之间的调用关系用联结两模块的直线表示。采用自顶向下扩展的方法先画综合性较强、层次较少的模块结构,然后再根据需要一步一步扩充,直到每个模块的处理功能和规模符合系统分解的原则。

应用HIPO技术可以进行系统设计、评价,在系统实施之前加工和修改已设计的系统HIPO清晰易懂,可以使用户、管理人员和其他系统建设者很方便地理解系统的程序结构,也有利于程序的编写和系统的维护。

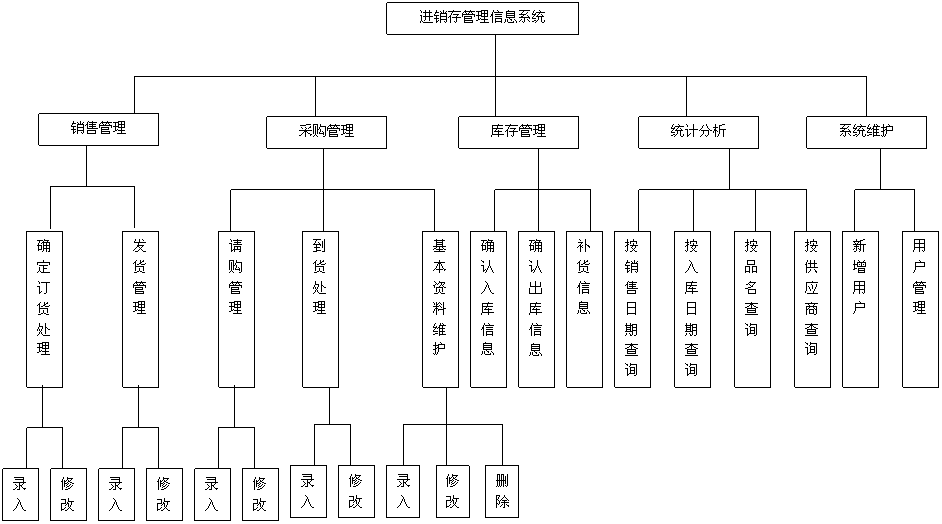

现以进销存管理信息系统为对象,根据系统分析的结果,按照结构化的系统设计方法,应用HIPO技术进行模块结构设计,如图4.1所示:



4.1  HIPO分层图


4.1.2IPO

HIPO分层图表示了系统的模块层次结构,但它只能一般地看到各模块间的调用关系。要分层图中每一个模块的输入输出关系,处理内容、本模块的内部数据和模块间的调用关系,需用到IPO图,它是系统设计的重要成果,也是系统实施阶段进行程序设计的出发点和依据。

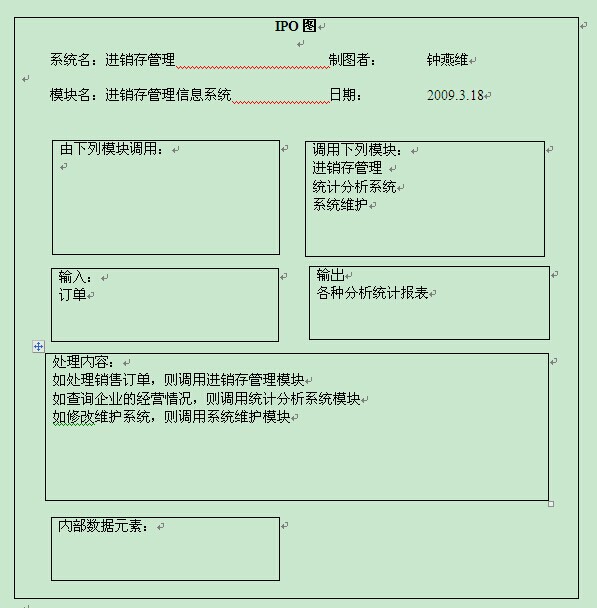

4.2进销存管理信息系统模块IPO





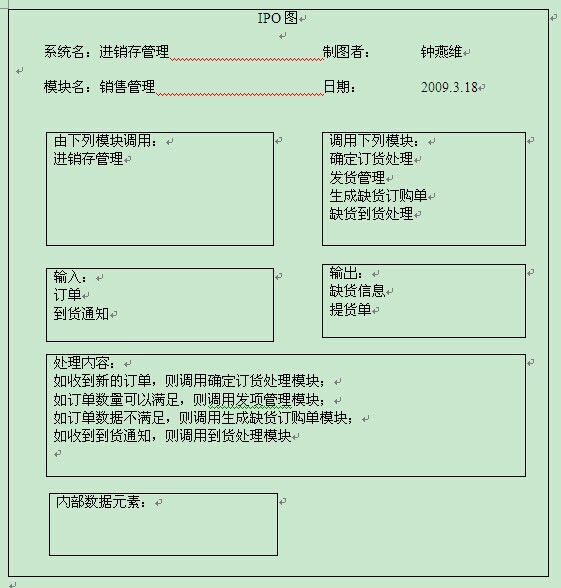

4.3进销存管理模块IPO





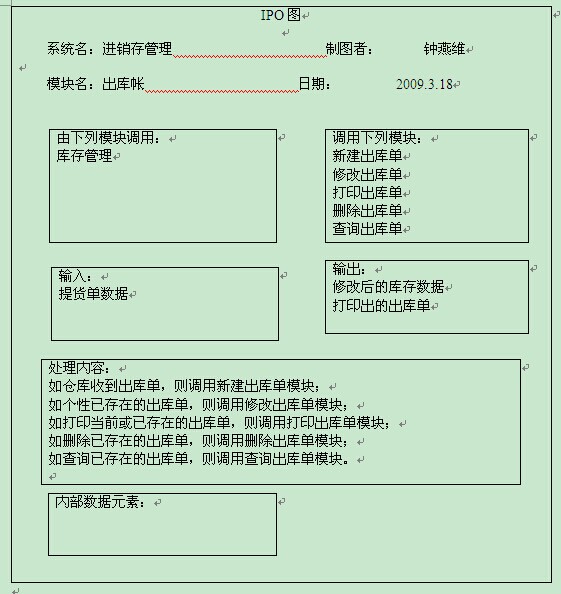

4.4出库帐模块IPO

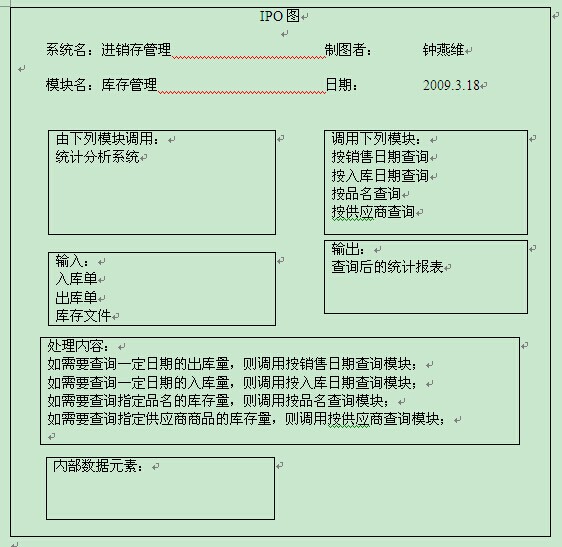

4.5  库存管理模块IPO
