精益生产可视化现场管理(三)

来源:巨灵鸟软件  作者:进销存软件  发布:2014/7/7  浏览次数:6919

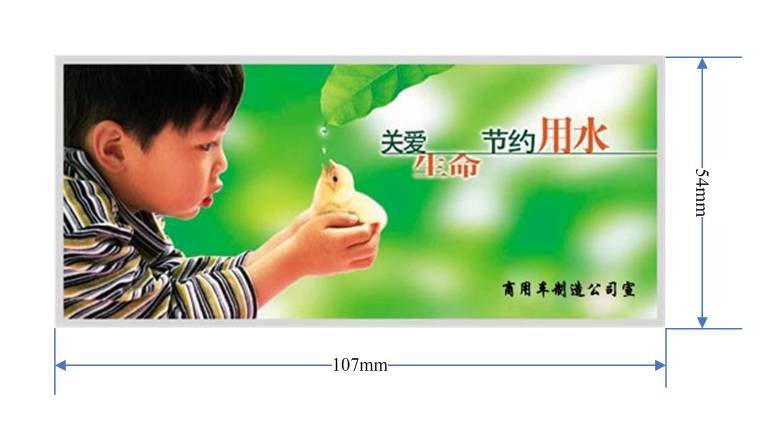

19、洗手池标示方法

1.此标准为倡导性标识,主要是警示人们节约用水,各单位张贴任意节约用水宣传画。

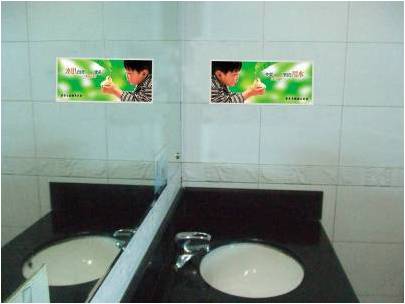

2.张贴在各洗手池的旁边。
3.统一单位张贴位置应该统一。

四、生产线布局类

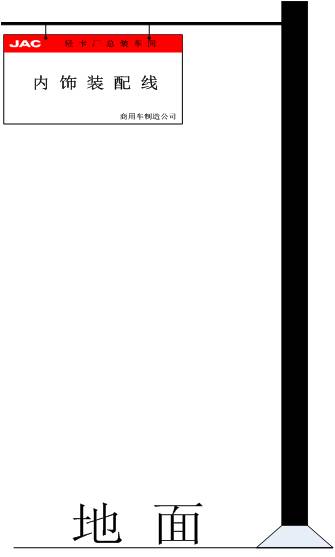

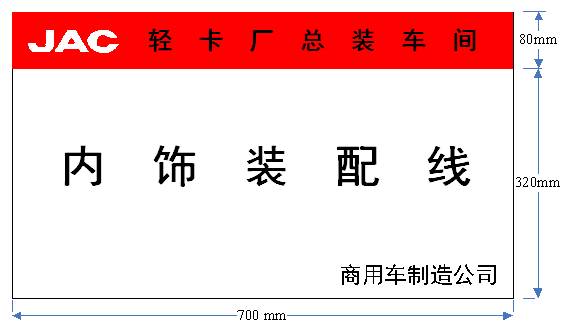

1、生产线标示方法

1.在流水线的线头和线尾上方明显位置悬挂(如图)。
2.规格:长:700mm宽:400mm
3.表头部分:填写生产线所在的专业厂和车间名称,字体:黑体加粗。
4.主体部分:生产线的全名,黑体加粗。
5.底部部分:标注“商用车制造公司”字样,字体为黑体加粗
6.PC板,双面印刷。

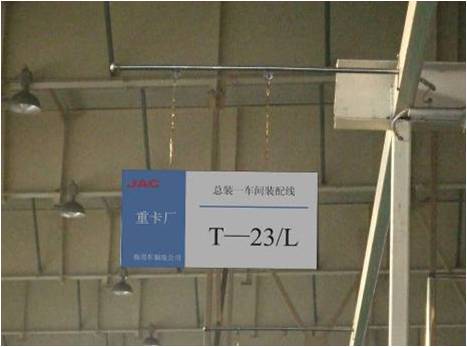

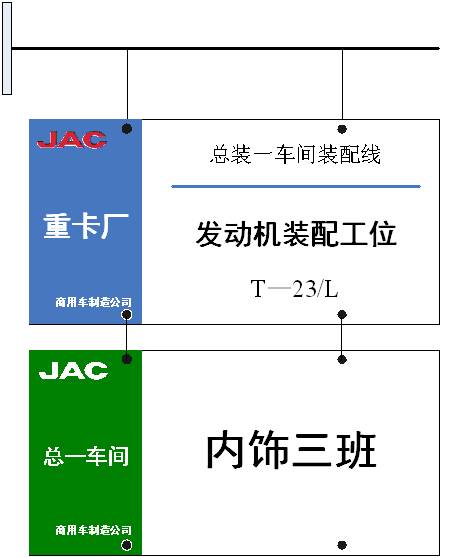

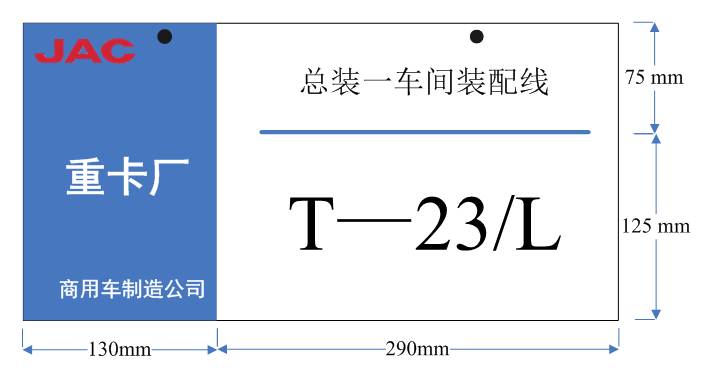

2、工位标示方法
1.在生产线的一侧正上方悬挂标识牌,且位置统一(如图)
2.标识规格:长:400mm宽:200mm
3.版面左侧部分:明确工位所在的专业厂,底色为蓝色。
4.版面主体上半部分:明确工位所在的车间和生产线。
5.版面主体下半部分:明确工位的编号
6.PC板,双面印刷
7.悬挂孔直径:8mm

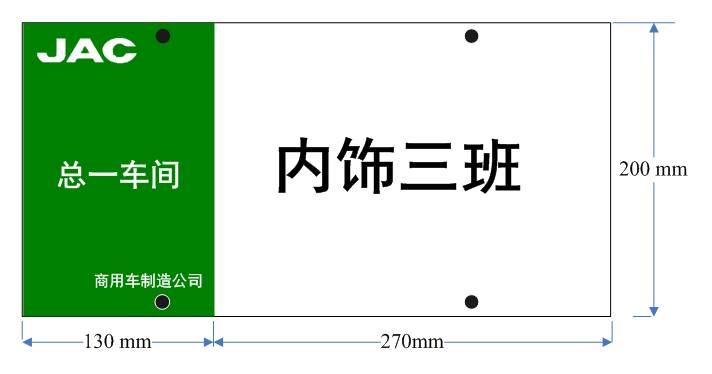

3、班组标示方法

1.在各班组的明显位置悬挂,同一单位位置要统一;如是生产线的班组划分,可以将工位牌悬挂与工位牌的下方。
2.规格:长:400mm宽:200mm
3.左侧部分:如是流水线明确流水线名称,非流水线明确所在的车间:底色为绿色(区别工位标识)
4.主体部分:明确班组全名。
5.PC板,双面印刷。

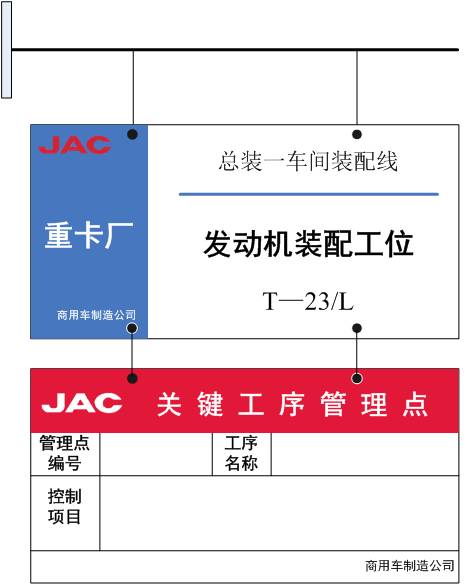

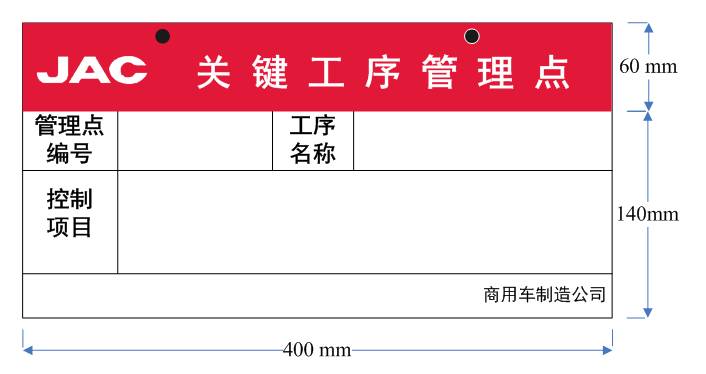

4、关键工序标示方法

1.各单位关键工序牌悬挂位置要统一,如是流水线的关键工序,可以将工序悬挂与工位牌的下方。
2.规格:长:400mm宽:200mm
3.上方表头:底色为红色(警示作用)宽:30mm。
4.主体部分:底色为白色;字体:黑体加粗,45PT。
5.PC板,双面印刷。
6.悬挂孔:直径8mm

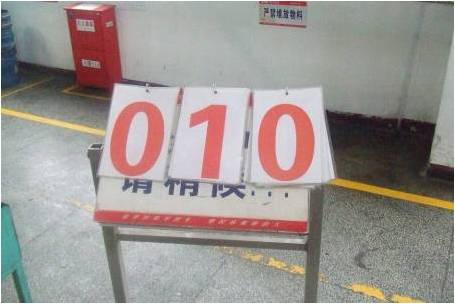

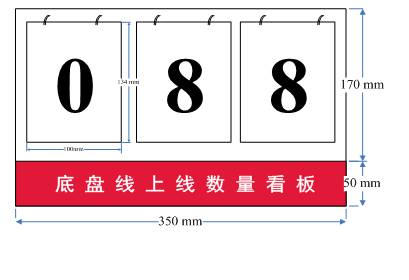

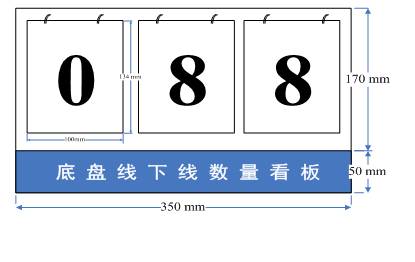

5、生产数据牌标示方法

1.放置在生产线头和线尾的明显处,各单位的位置应统一。
2.表头部分:线头标识(始发方)为红色,线尾标识(接受方)为蓝色;
3.主体部分:底色为白色,制作活页的数字标识牌。
4.规格:长:350mm,宽:250mm

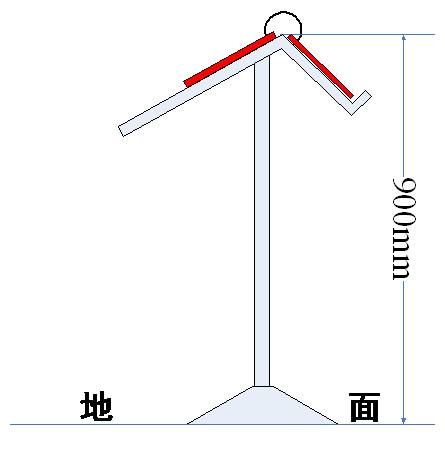

5.生产线头的标识牌支架可以参考下图。

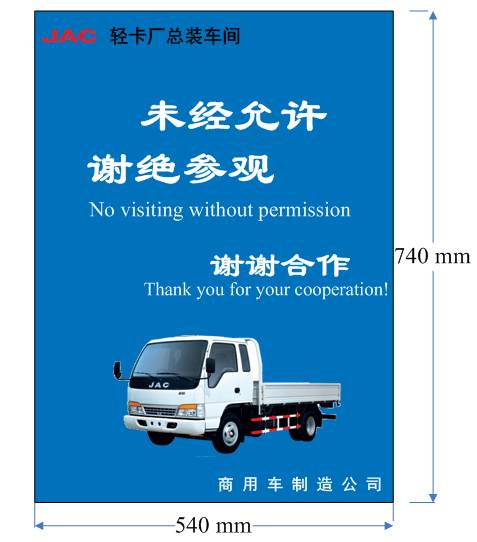

6、参观提示牌标示方法

1.放置在生产现场的主要出入口,放置位置应固定。
2.规格:长:540mm宽:740mm底色为蓝色。
3.提示字体:隶书,英文:TimesNewRoman
4.图片:可以将轻卡图片更换所在单位生产产品的图片。

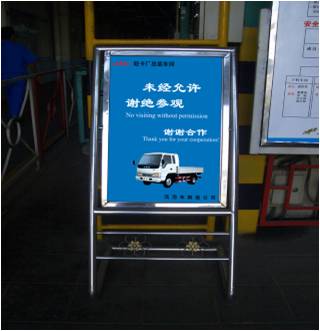

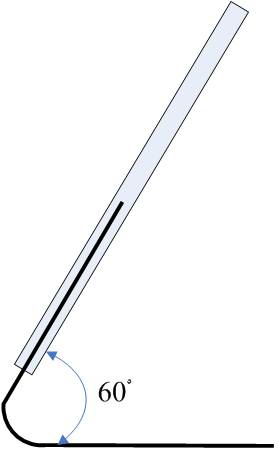

5.标识支架可以参考下图。


五、地面、通道类

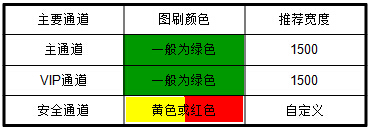

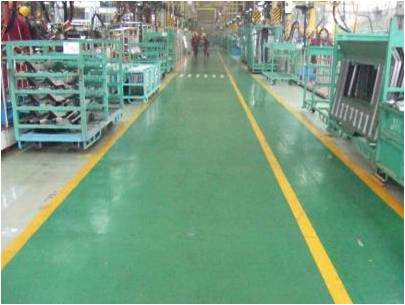

1、通道地面标示方法

1.在特定通道地面涂刷颜色,宽度400mm~1500mm。
2.材料为油漆。
3.主通道和VIP通道一般为绿色。
4.检查通道为紫色。
5.安全通道为黄色或红色。

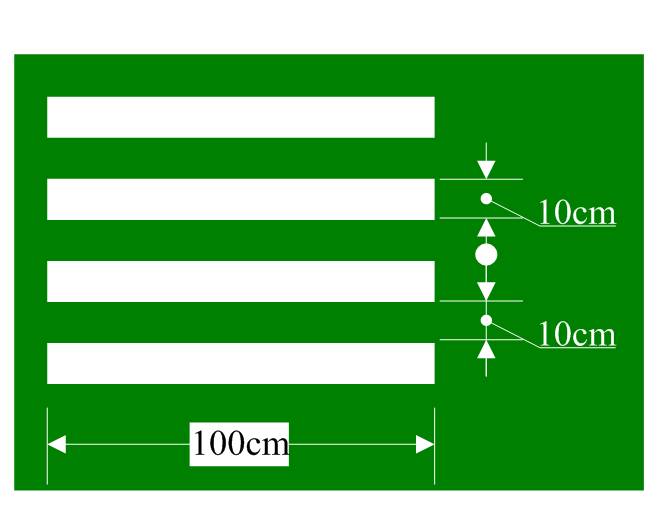

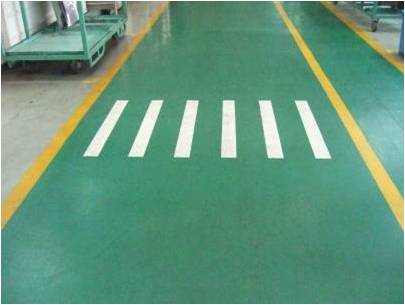

2、人行道斑马线标示方法

1.颜色为白绿相间直条纹,绿色为底色,条纹宽度皆为80~150mm,长度为800mm~1500mm。
2.材料为油漆。

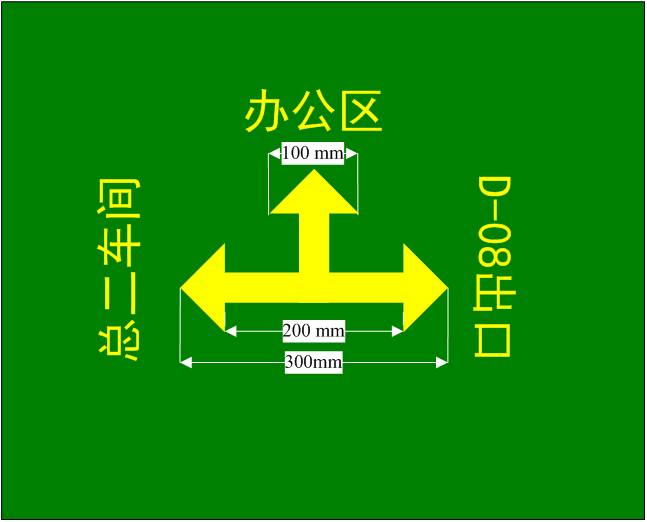

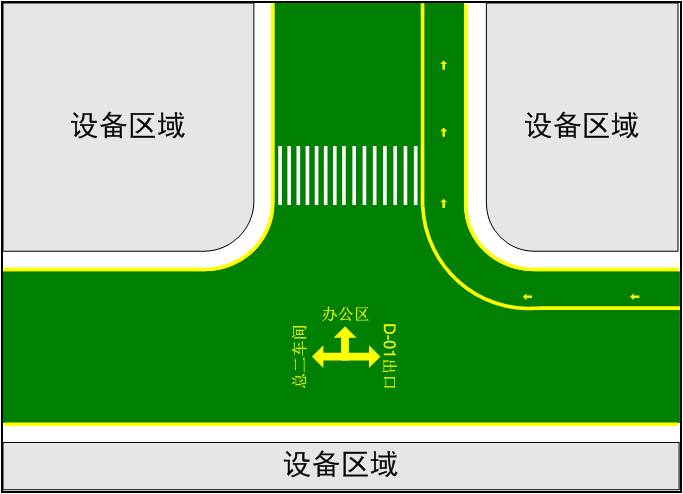

3、地面导向标示方法

1.在交叉路上附着通行方向引导标示板,标识板以附着在地面为原则,根据情况也可以附着在墙壁上。
2.规格如左图所示,标识应用文字标明地点或方位。
3.所有标示均用黄色油漆。
5.中央线以及边线的宽度是50mm。

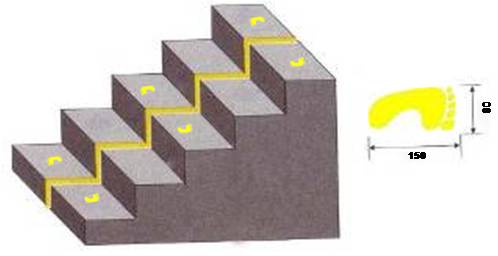

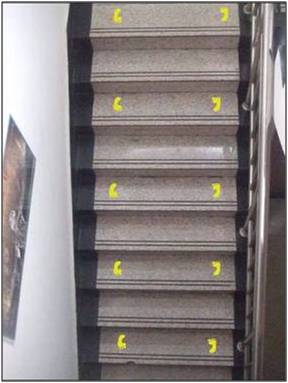

4、步行方向标示方法
1..走廊的宽度超过1800mm时或者楼梯宽度超过1500mm时标示中央线。
2..中央线规格:宽50mm黄色胶带或油漆。
3.交叉路用虚线标示。
4.交叉路上附着方向引导标示5.步行标示规格:长200mmx宽100mm,颜色:黄色胶带或油漆。(如图所示)
