精益生产可视化现场管理(二)

来源:巨灵鸟软件  作者:进销存软件  发布:2014/7/6  浏览次数:6593

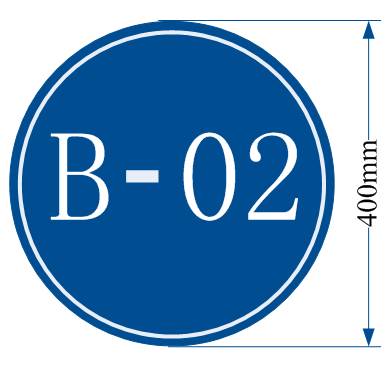

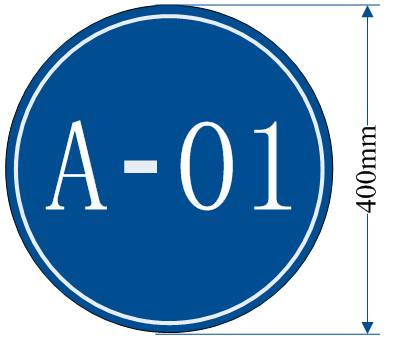

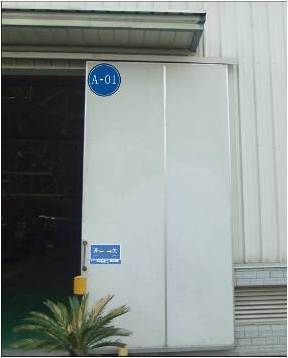

7、建筑入口标示方法

1.规格:直径400mm;白色圆圈宽:10mm,内径为370mm。
2.颜色:底色为蓝色,字体白色
3.字体:宋体,450PT。
4.材料:PC板单面印刷。
5.张贴标准见6。
6.编码规则:由所在建筑编号和该入口在该建筑的顺序号组成。如A-01,A-02等等。
7.由主门开始,按逆时针方向依次编号。

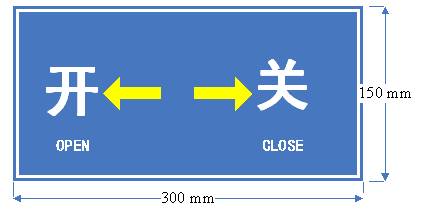

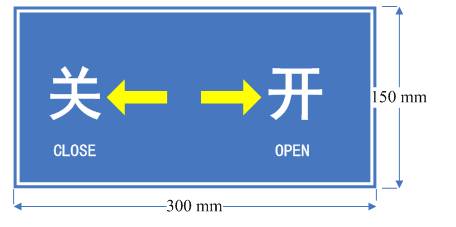

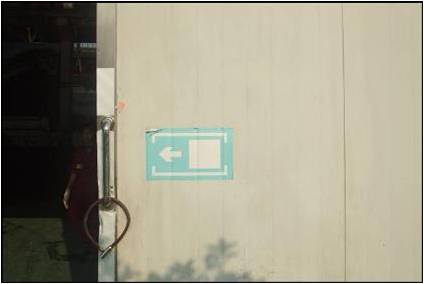

8、厂房门开关标示方法
1.规格:长300mm,宽150mm;白色边框宽5mm,白色边框外沿与边界为5mm。
2.颜色:底色为蓝色,字体白色,
箭头为黄色。
3.字体:中文:黑体加粗,140PT;英文:黑体加粗,40PT
4.材料:不干胶纸单面印刷。
5.张贴标准见6。

9、厂房门责任人标示方法
1.规格:在2.8的基础上廷长45mm。
2.延长部分:主体字:黑体加粗,40PT;小字体:宋体斜体,20PT。
3.白色筐:长85mm,宽20mm。

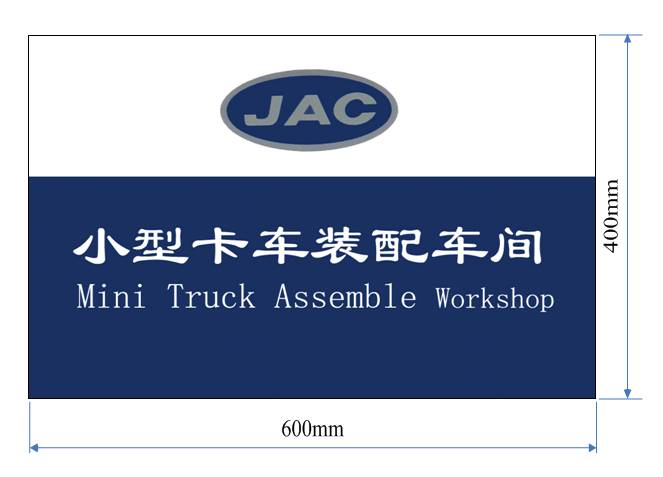

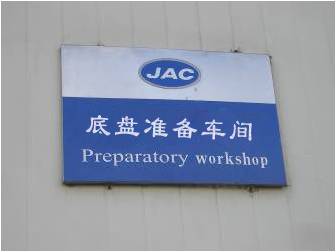

10、厂房副门牌标示方法

1.规格:长60cm,宽40cm,白色区域与蓝色区域为2:3。
2.颜色:上半部分为白色;下半部分为蓝色,字体均为白色。
3.字体:中文主体字:隶书;英文主体字:Arial。
4.JAC底色为蓝色。
5.JAC以及周边颜色浅灰。
6.材质:不绣钢。
7.悬挂位置见8。

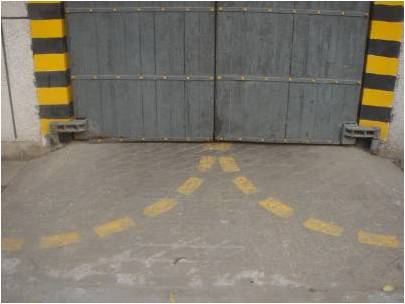

11、厂房门线标示方法

1.规格:以门轴为圆心,以门最外侧为半径的圆弧,角度为180度。黄色线条宽5-8mm,其他如图。
2.颜色:绿色地面刷黄色,白色和灰色地面刷黄色,红色地面刷白色。

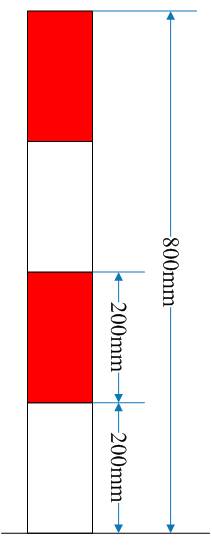

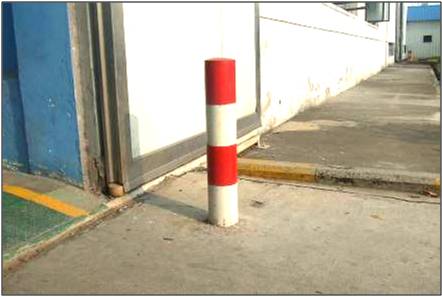

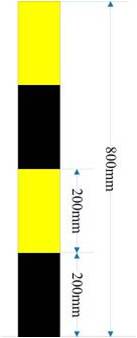

12、安全桩标示方法

1.安全桩高度≥80cm时,黄黑或白红间隔为20cm。
2.安全桩高度<80cm时,按总高度的1/4高度来刷漆。
3.各单位根据实际情况选择刷漆颜色。
4.黄黑立柱起警示作用,防止误撞,红白立柱起禁止作用,禁止碰撞。
6.厂房门外立柱统一刷为红白立柱。

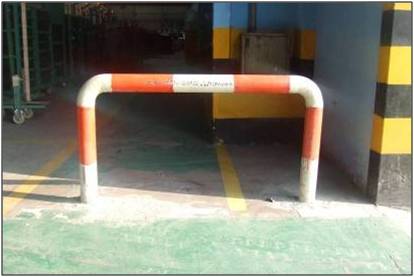

13、安全护栏标示方法

1.护栏周长≥80cm时,黄黑或白红间隔为20cm。
2.护栏周长<80cm时,按总高度的1/5高度来刷漆。
3.各单位根据实际情况选择刷漆颜色。
4.黄黑护栏起警示作用,防止误撞,红白立柱起禁止作用,禁止碰撞。

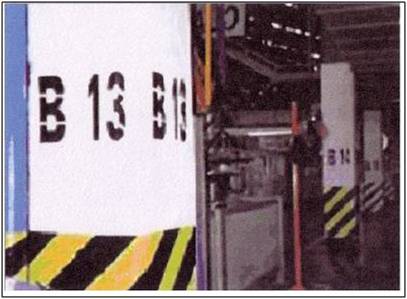

14、厂房内立柱标示方法

1.规格:字高400mm。
2.颜色:字体颜色为黑色。
3.字体:黑体加粗。
4.材质:直接在立柱上刷字。
5.张贴或刷在立柱的中上部。
6.对于同一建筑内的立柱编码规则按排:依此为A—Z。
7.整体编码为两部分的组成,如:A06。

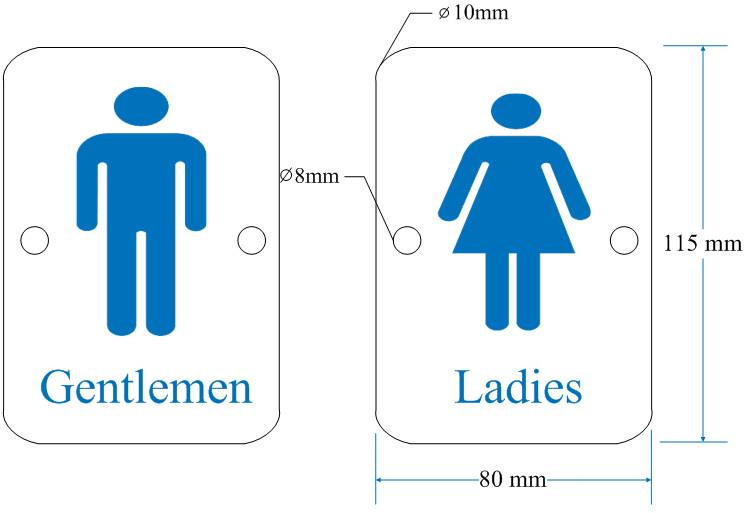

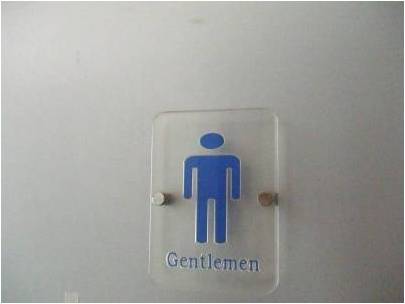

15、厕所标示方法

1.规格:长80mm,宽115mm。
2.颜色:底色为白色,形状蓝色。
3.字体:英文:TimesNewRoman,40PT。
4.材料:玻璃板烫制。
5.张贴在厕所门的正上方。

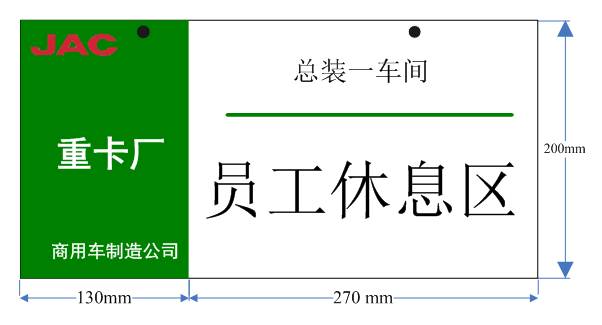

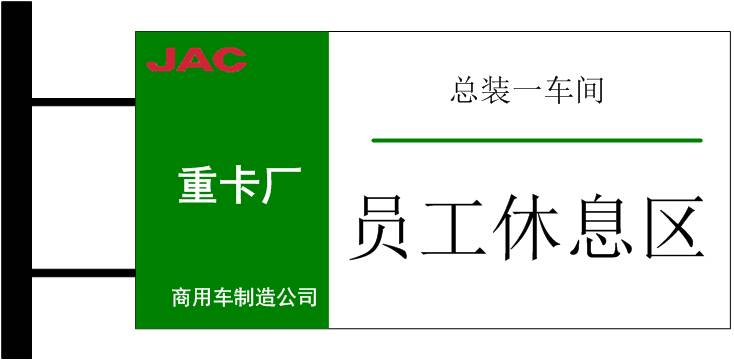

16、休息室标示方法

1.规格:长400mm,宽200mm。
2.颜色:左侧为绿色,右侧为白色。
3.字体:厂名:黑体加粗,80PT。制造公司名:黑体加粗,40PT;车间名:宋体,60PT;主名:黑体加粗,140PT。
4.材料:pc板单面或双面印刷。
5.张贴或悬挂在休息区的外面,统一单位的悬挂位置应该一致。

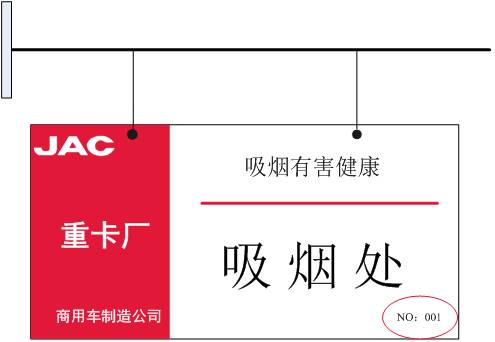

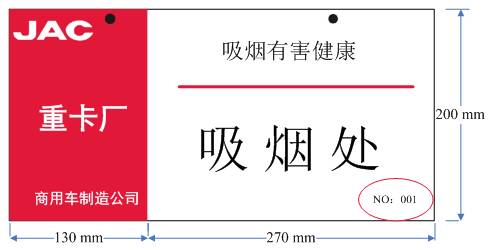

17、吸烟处标示方法
1.规格:长400mm,宽200mm。
2.颜色:左侧为红色,右侧为白色。
3.字体:厂名:黑体加粗,80PT;制造公司名:黑体加粗,40PT;吸烟有害健康:宋体,60PT;吸烟处:黑体加粗,140PT;编号:TimesNewRoman,30PT。
4.材料:pc板单面或双面印刷。
5.张贴或悬挂在吸烟处的外面,统一单位的悬挂位置应该一致。

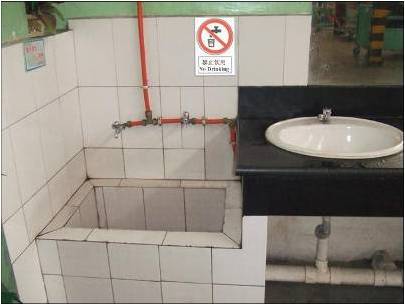

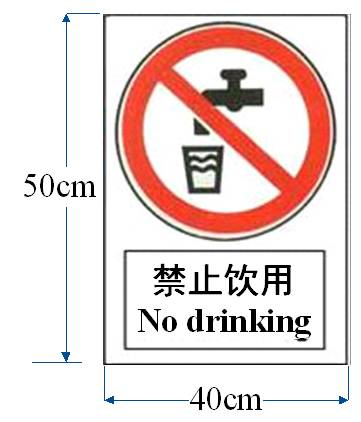

18、复用水标示方法

1.具体标准见附表一。
2.张贴在各服用水池旁,起到警示作用。
3.各单位张贴位置应该统一。
