云计算数据中心综合布线的七大发展趋势

来源:巨灵鸟软件  作者:进销存软件  发布:2017/4/11  浏览次数:5380

云计算是最近几年最热门的话题之一,我们的生活越来越离不开云,网络订票、购物、订房、订餐等各种应用层出不穷。云计算改变了人们的生活方式,也改变了数据中心的技术发展路线,为了满足不断涌现的互联网应用和不断增长的数据传输需求,云计算数据中心网络布线正面临以下七大发展趋势:

1. 高性能计算(100/40Gbps做主干,25/10Gbps到服务器)

传统的以太网以10为倍数来增长,从经济的角度来说,价格和功耗都会很高,难以满足快速增长的数据中心市场需求。下一代的以太网为以4为倍数来增长,100Gbps做主干,25Gbps到服务器,主干采用24芯或者12芯MPO光缆,支持100Gbps或40Gbps到主干; 水平采用Cat.8铜缆或者Cat.6A铜缆,支持25Gbps或10Gbps到服务器。

2. 网络架构扁平化(Spine-leaf架构&ToR布线)

传统的数据中心数据流主要在服务器和客户机之间流动,我们形象地称之为南北向的流动,云计算数据中心数据流主要在数据中心服务器之间流动,我们称之为东西向流动。这种东西走向的大量数据的

交换要求数据中心采用扁平化的骨干(Spine)和分支(Leaf)两级网络架构,这种“胖树”架构能够实现无阻塞、低延迟、快速交换,也促使网络布线结构做相应的改变。

传统数据中心布线采用主配线区(MDA)和水平配线区(HDA),设备配线区(EDA)三层结构的布线方式,云计算数据中心布线结构趋向扁平化,布线结构简化为主配线区(MDA)和中间配线区(IDA)两层结构,设备机柜则通常采用柜顶 (ToR) 交换机到服务器跳线直连(Direct connect)的方式,这种方式方便统一管理,另外能够显着降低部署时间。

3. 模块化

传统的数据中心基建、供电 、制冷 、网络布线分批部署,成本高、部署速度慢、功耗高 。模块化数据中心将机柜、供配电、制冷、布线、

安防等基础设施集成为一体 ,一次性交付,有利于数据中心快速部署、灵活扩容、降低功耗。

4. 光进铜退

虚拟化驱动数据中心采用更高性能、更多芯数的光纤,云计算的数据中心由于采用ToR布线结构,不存在水平布线,光缆和铜缆的比重大约是7:3甚至更高。

随着光纤芯数和密度的不断提高,云计算数据中心需要采用更专业的光纤管理设备,提供熔接保护、弯曲半径保护、余缆存储和物理保护以及路由管理,从而保证网络的7x24小时可靠运营,同时方便日后的跳线管理和维护。

5. 智能化(DCIM&AIM)

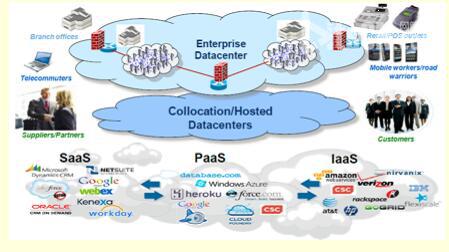

云计算数据中心是一个生态系统,它提供基本的基础设施(IaaS)或者统一的管理平台(PaaS),甚至统一的软件服务(SaaS)。随着云计算数据中心投入运营,用户流量不断增多,管理范围不断扩大,管理员面临越来越大的压力:大量的资产管理、频繁的移动、增加、变更(MAC)维护,多站点的管理……。为了有效的管理这个生态系统,云计算数据中心通过采用数据中心基础设施管理(DCIM)以及自动基础设施管理(AIM)

等智能化的手段能够实时、远程监控数据中心主要的基础设施包括供电、温度、安防、布线,因而大大提高数据中心可视化和管理效率。

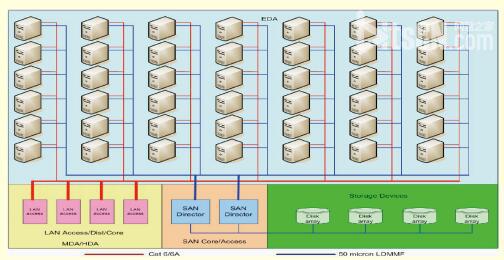

6. 集中式管理

传统数据中心采用分布式的管理方式,列头柜集中放置接入交换机和水平配线架,用来统一管理一列的设备。云计算的数据中心采用集中管理方式,所有的设备机柜采用光纤上连到主配线区(MDA)/中间配线区(IDA),在主配线区(MDA)/中间配线区(IDA)内集中放置光纤配线机架(ODF)和分支(Spine)交换机。这种集中管理方式有利于统一管理,可以提高交换机设备端口使用率,另外可以减少管理员足迹。

集中式管理方式

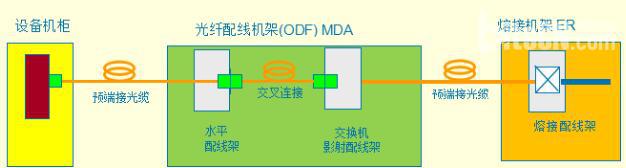

7.交叉连接(Cross-connect)

传统的数据中心布线一般采用互连(Inter-connect)的连接方式,即采用跳线直接连接水平配线架和交换机。互连方式优点是配线架的数量少,缺点是日后管理维护需要在交换机上进行,容易造成有源设备故障,甚至网络宕机。

云计算数据中心一般在主配线区(MDA)或中间配线区(IDA)采用交叉连接(Cross-connect)的连接方式,即交换机采用跳线连接到一个影射配线架上,日常维护中如网络需求变化比如需要对跳线增加、移动或者变更(MAC),管理员无须在交换机上进行插拔,只须在影射配线架和水平配线架之间进行跳线操作。

这种交叉连接(Cross-connect)方式的好处包括:

1、 管理界面清晰,有源设备和无源设备放置在不同的管理机柜

2、 无须在交换机上进行跳线操作,减少有源设备故障

3、 方便日后跳线管理维护(MAC,移动,增加,变更),仅需在配线机柜内操作

4、 方便线路查找,配线架上提供清楚的标签系统

5、 采用统一长度的跳线,减少服务差别
