精益生产可视化现场管理(五)

来源:巨灵鸟软件  作者:进销存软件  发布:2014/7/7  浏览次数:6184

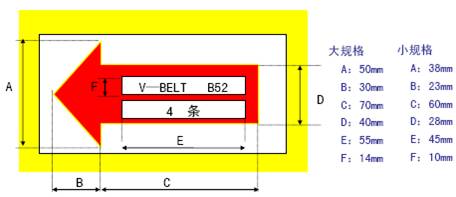

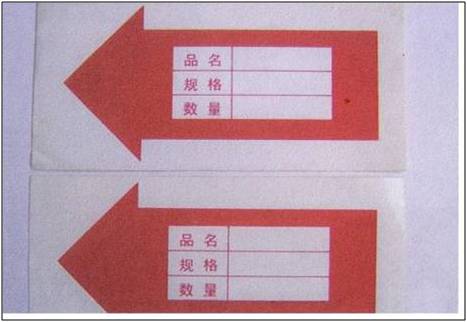

12、转体旋转方向标示方法

1.制作不干胶标签,规格以图示为基准(按大、小区分)。
2.底色:黄色;箭头颜色:红色;记寻栏颜色:白色。

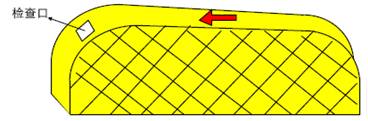

3.附着在安全罩的前面或联接器罩的侧面。
4.皮带主动轮的上端要有检查口。
5.以横写为原则,字用黑色油性笔写。
6.标示方法:
  标签上端标明:V形皮带,链条,联接器等的规格。
  标签下端标明:皮带或链条的根数。

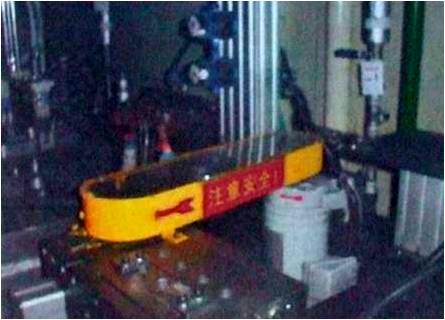

13、电机旋转方向标示方法

1.制作不干胶标签或直接在防护罩侧面喷漆,如图所示。
2.把马达旋转方向标签附着在防护罩上显眼的地方(正面)。
3.颜色:绛红色。
4.标签规格:长100mmX宽25mm。

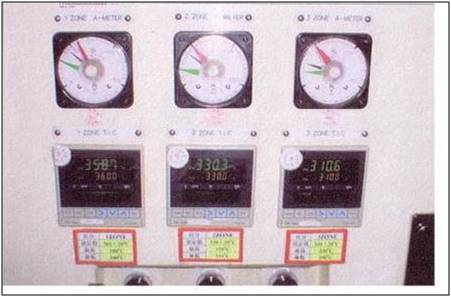

14、计量器界限范围标示方法

1.用文字标示最大值、最小值。
2.大范围计量器以中央为中心、以箭头符号进行标示,标示管理范围时用颜色来区分,最大值:红色;最小值:蓝色。
3.小范围计量器以扇形标示,标示方法:正常范围贴附绿色荧光胶带;
.需要采取对策的指针最大值(上限值)用红色荧光纸贴示;需要采取对策的指针的最小值(下限值)用黄色荧光纸贴示;可以开启的计量器原则上是把胶带直接贴切在里面刻度标板上,根据情况也可把胶带贴在玻璃外面;把做了标示的计量器列出清单进行管理,清单上要有指针正常范围的值;
.计量器要接受定期的校正检查。

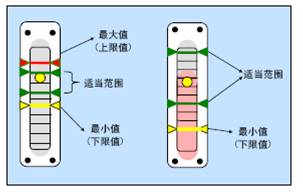

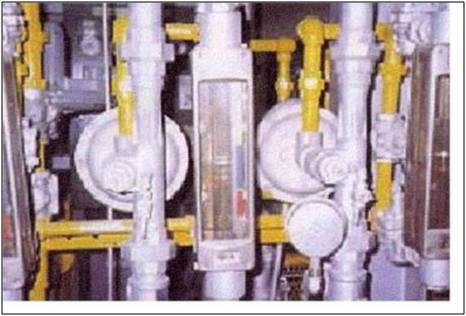

15、流量表界限标示方法

1.在储油罐及各种流量表上做界限标示。
2.胶贴标示颜色区分如下:
正常范围:绿色;
上限(最大值):红色;
下限(最小值):黄色。

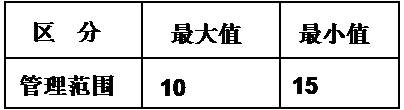

3.把流量及其最大值,最小值,正常值做成清单进行管理。

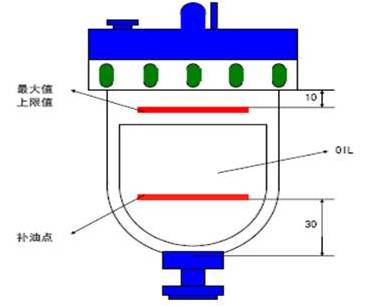

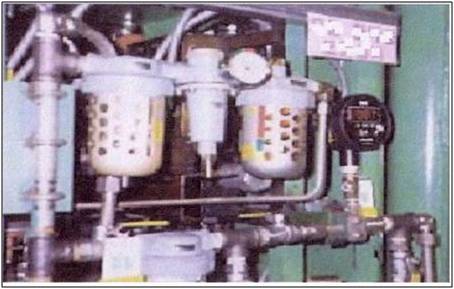

16、空压油壶界限标示方法

1.在容器上进行上限\下限(补油点)标示。
2.不干胶标示方法:
.上限用红色胶带贴附;
.下限(补油点)用红胶带贴附。
3.胶带宽度为3mm~5mm。
4.胶带附着在容器外部。

17、扳手型阀门标示方法

1.直接用文字标明“开”、“关”位置。

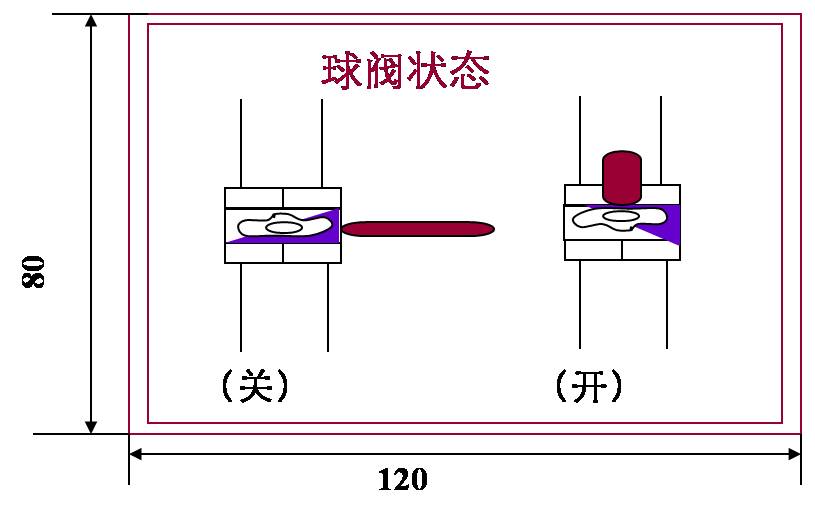

2.制作开关标牌(如下图)。
3.规格:长120mmX宽80mm。
4.在阀颈上悬挂。

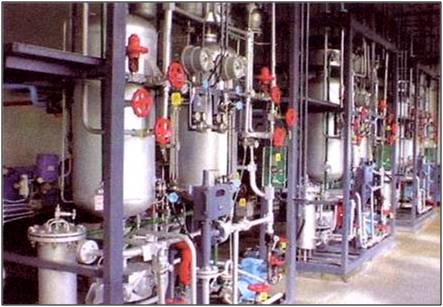

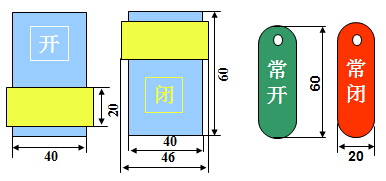

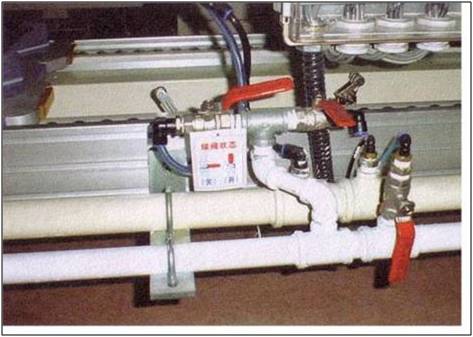

18、轮式阀门标示方法

1.经常变动的阀门的标示方法:
.制作活动式开关标示,每次开关阀门时,标示牌的状态应能方便地随之改变;
.规格:长40mmX宽60mm;
.开:白色字;关:黄色字;
移动条:黄色;
材料:浅黄色PC板。
2.一般不变动的阀门的标示方法:
.制作常开、常闭标示;规格:长20mmX宽60mm;
.常开:绿色PC板,常闭:红色PC板。
3.阀门的开关标示牌应悬挂在显眼的地方(阀门的颈项上)。

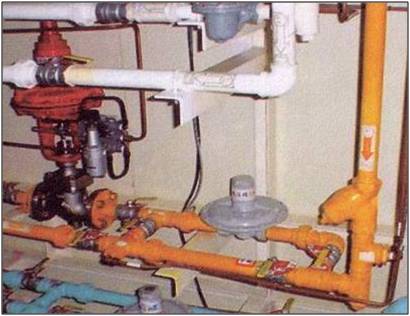

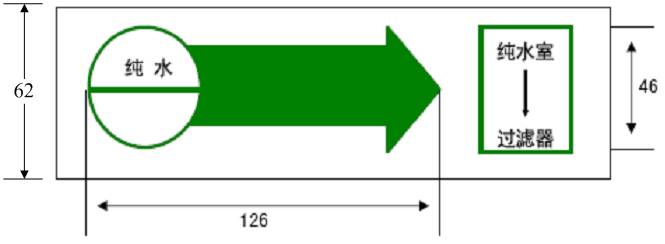

19、管道流向标示方法

1.制作不干胶标签,标签上箭头颜色为流体的标准色样(参考前面颜色标准)。
2.标签上标明流体的名称、流向、来去地点、压力。
3.大规格:长168mmX宽62mm;小规格:长84mmX宽31mm.
4.依据管道大小来选择使用.

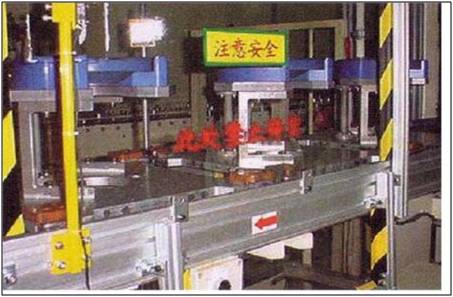

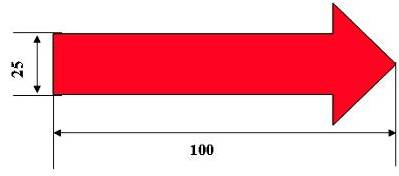

20、物流运行方向标示方法

1.制作不干胶或即时贴箭头标签,如图所示。
2.附着在物流线体和传送带显眼的地方。
3.标签颜色:红色;材料为不干胶印刷或即时贴裁剪。
4.标签规格:长100mmX宽25mm。
5.间隔:3000mm。

七、物品、材料类

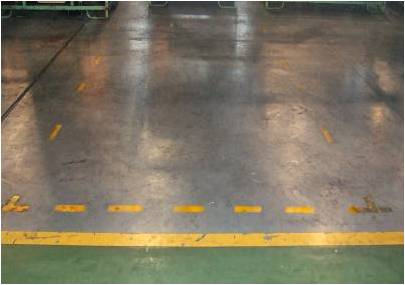

1、移动物品原位置标示方法

1.标示方法:线宽50mm.
2.线形:半封闭线。
3.出入口画箭头;
4.颜色:黄色。
5.可以采用刷漆或贴胶带

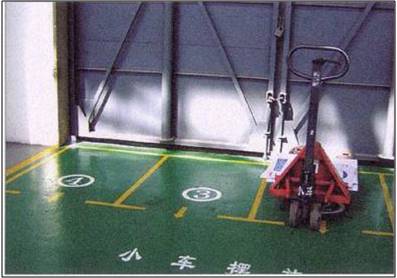

5.如移动物品集中摆放时,要对原位置按顺序进行标号
6.编号字体:用白色圆圈加数字,字型为:黑体
标识见下图:

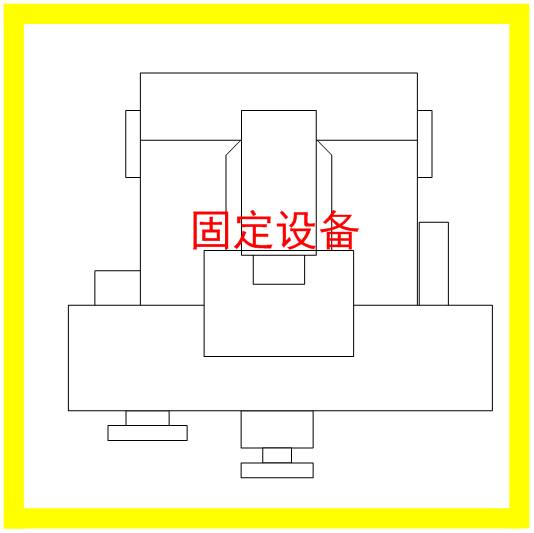

2、固定物品原位置标示方法

1.标示方法:线宽50mm.
2.线形:全封闭
3.颜色:黄色。
4.标识线应与物品的外沿保持10mm左右的空隙。
5.可以采用刷漆或贴胶带

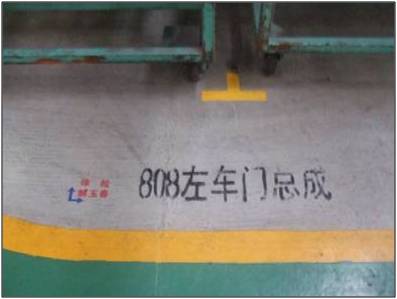

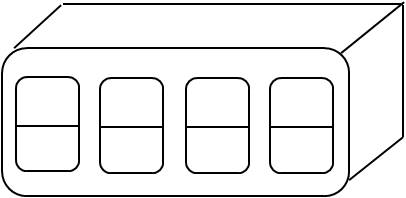

3、半固定物品原位置标示方法

1.标示方法:线宽50mm.
2.线形:四角定位
3.颜色:黄色。

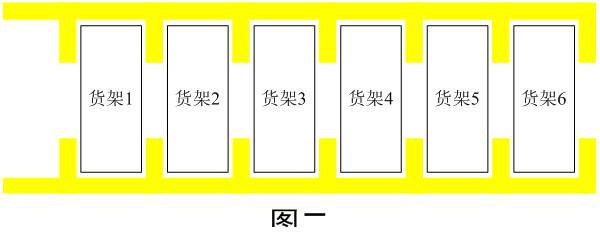

4.对生产线傍边的货价也可以采用图(二)的标识方法
5.可以采用刷漆或贴胶带

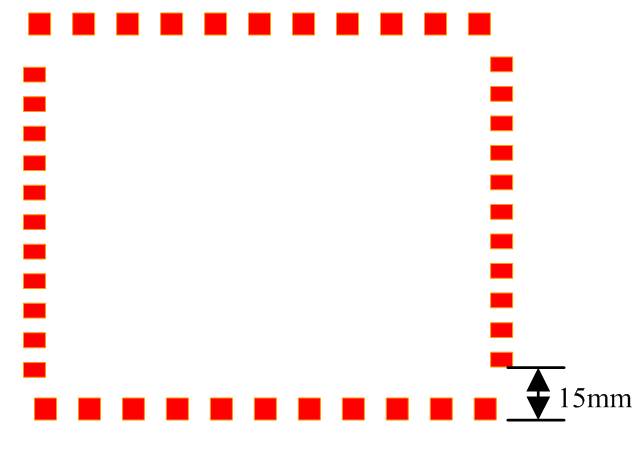

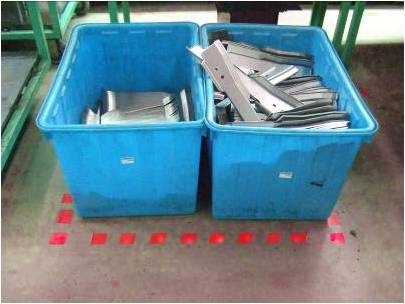

4、返修物品原位置标示方法

1.标示方法:线宽50mm.
2.线形:封闭虚线
3.颜色:红色
4.标识线应与物品的外沿保持10mm左右的空隙。
5.可以采用刷漆或贴胶带

5、待检物品原位置标示方法

1.标示方法:线宽50mm.
2.线形:封闭虚线
3.颜色:黄色
4.标识线应与物品的外沿保持10mm左右的空隙。
5.可以采用刷漆或贴胶带

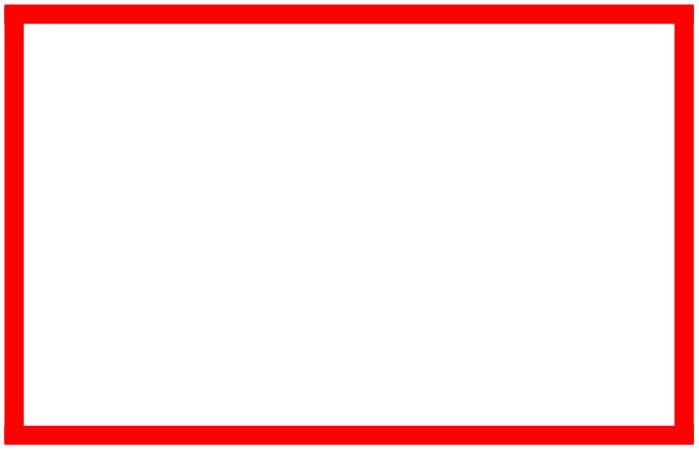

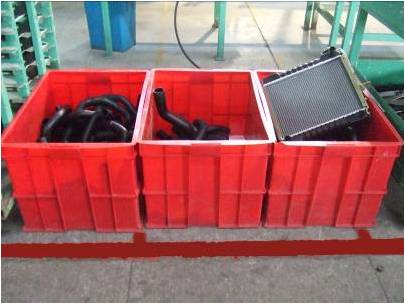

6、废弃物品原位置标示方法

1.标示方法:线宽50mm.
2.线形:封闭实线
3.颜色:红色
4.标识线应与物品的外沿保持10mm左右的空隙。
5.可以采用刷漆或贴胶带
