功能概述

1、本文只对MES系统中的扫码作业进行讲解

2、本文使用的MES系统仅适用于中小型生产企业

3、本文涉及的扫码作业包括工序扫码报工、出入库扫码

4、扫码设备包括扫码枪、手机、IPAD

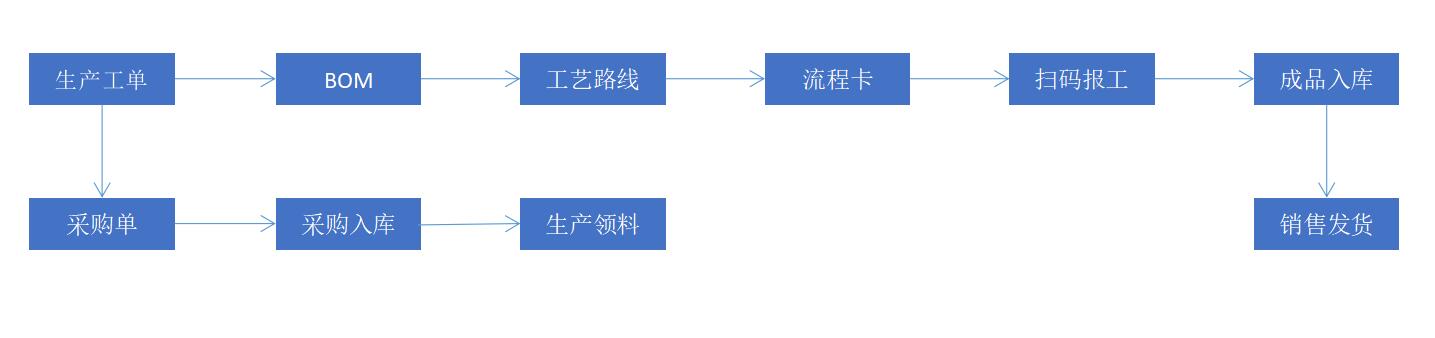

业务流程图

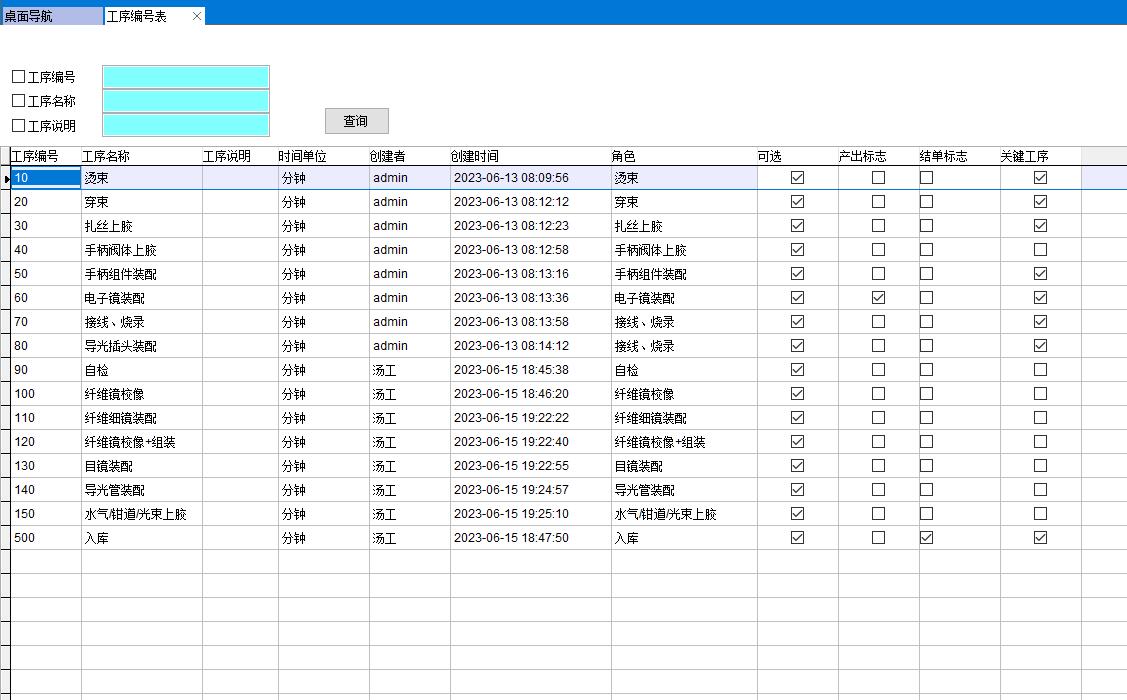

工序编号表

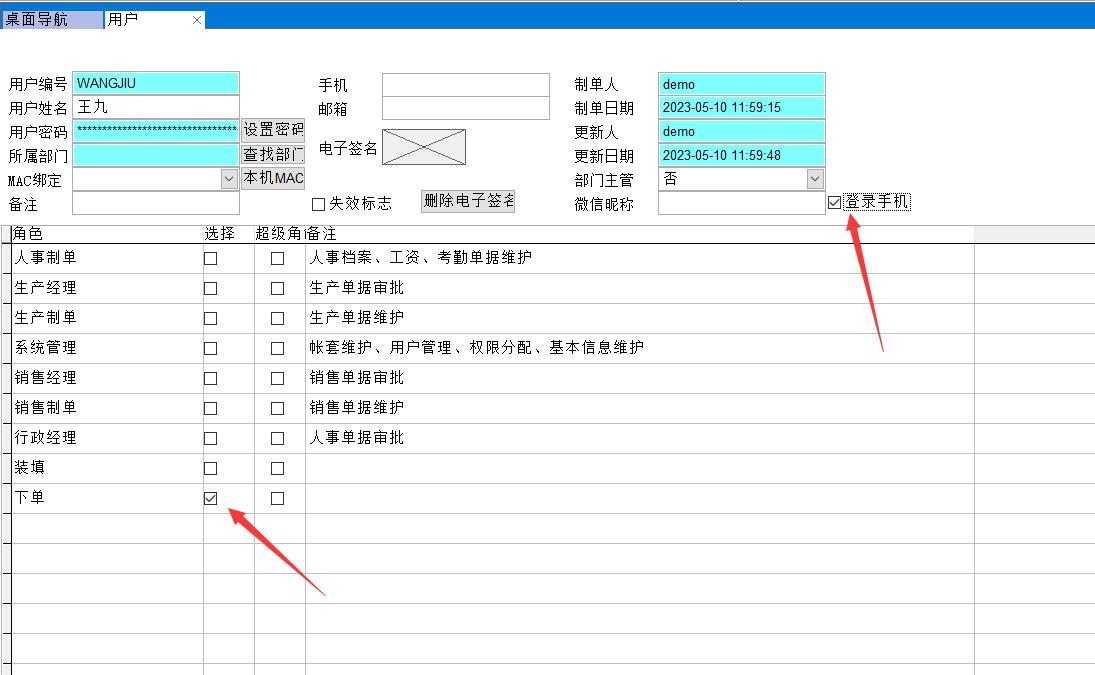

工序绑定角色，角色再绑定用户，这样员工登录时只能扫本岗位的工序

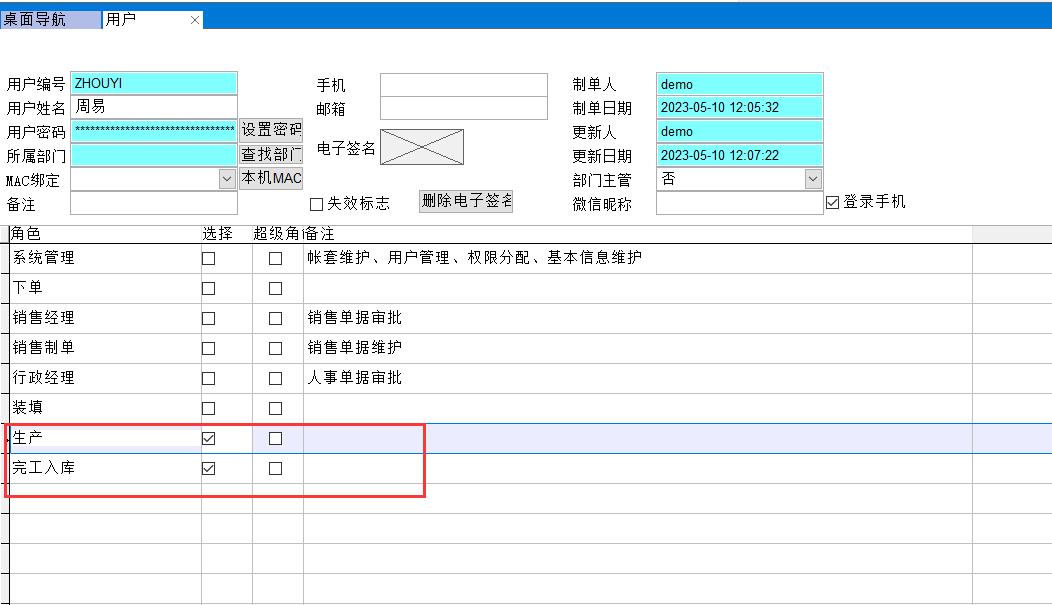

同一个用户也可以绑定多个工序

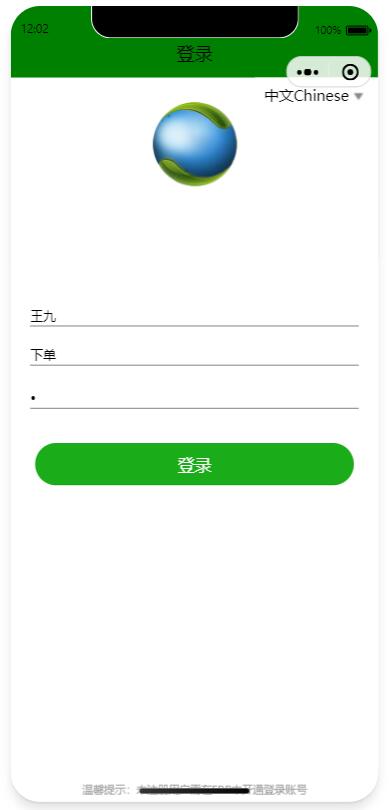

上图是手机端登录的界面，PC端登录也是一样的

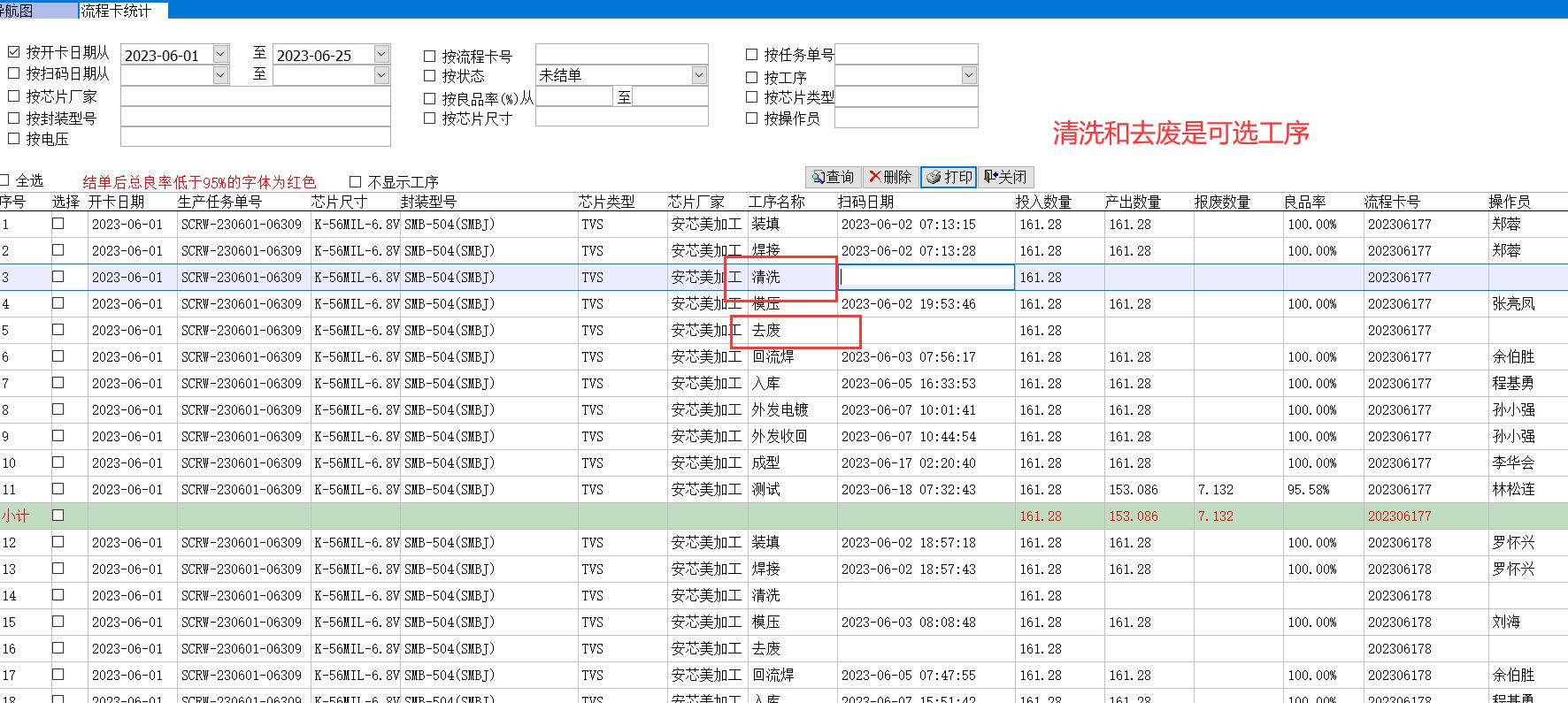

可选工序

案例一：假设有ABCDE5道工序，C工序可以跳过，其他工序为必扫的工序，这时可以设置C工序为可选工序





案例二：总共有5道工序ABCDE，这5个工序没有先后顺序，将这个5个工序都设置为可选工序即可

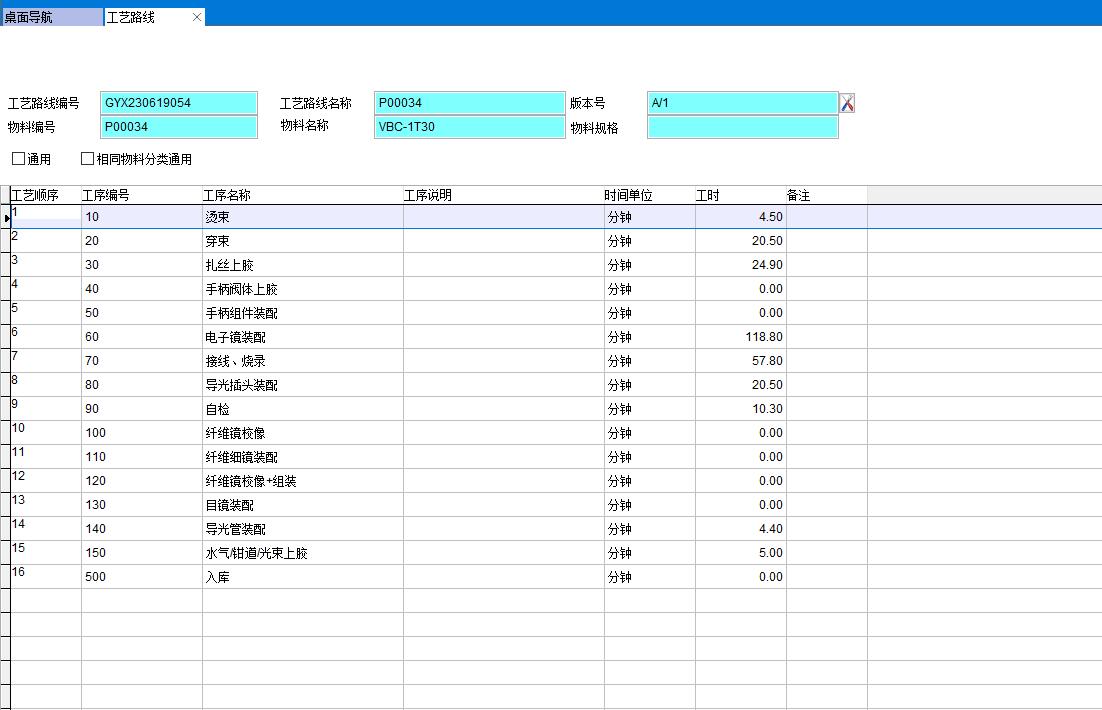

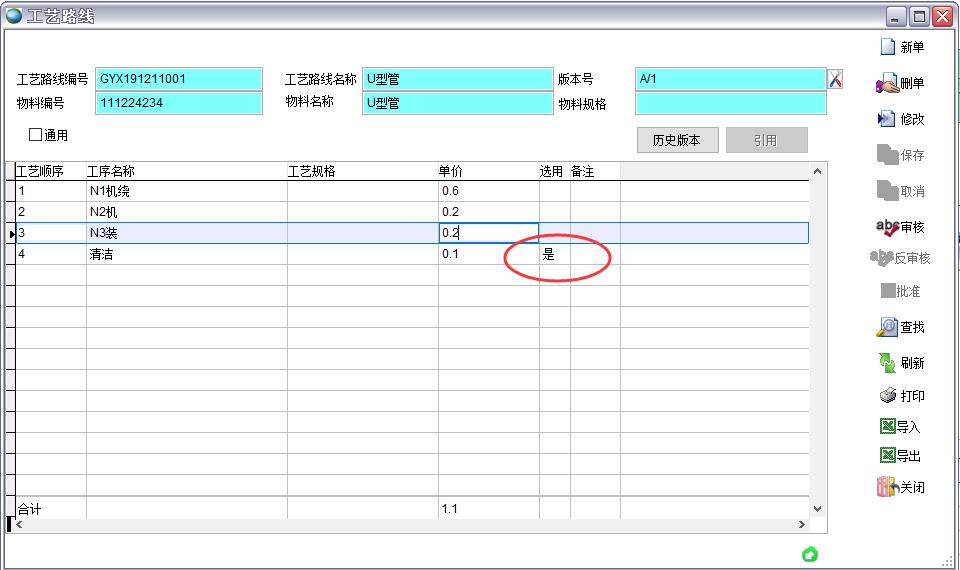

工艺路线

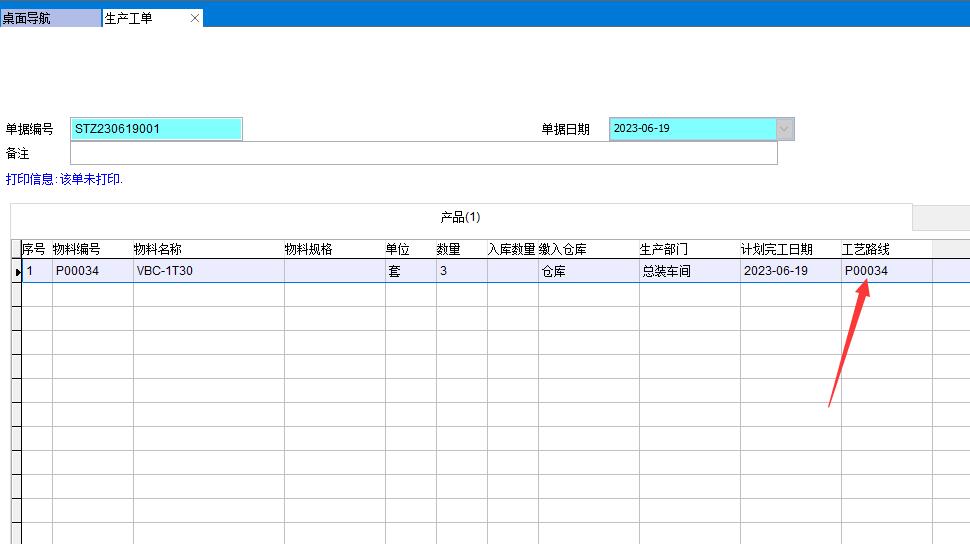

生产工单

做生产工单，选择产品后会自动绑定该产品的工艺路线

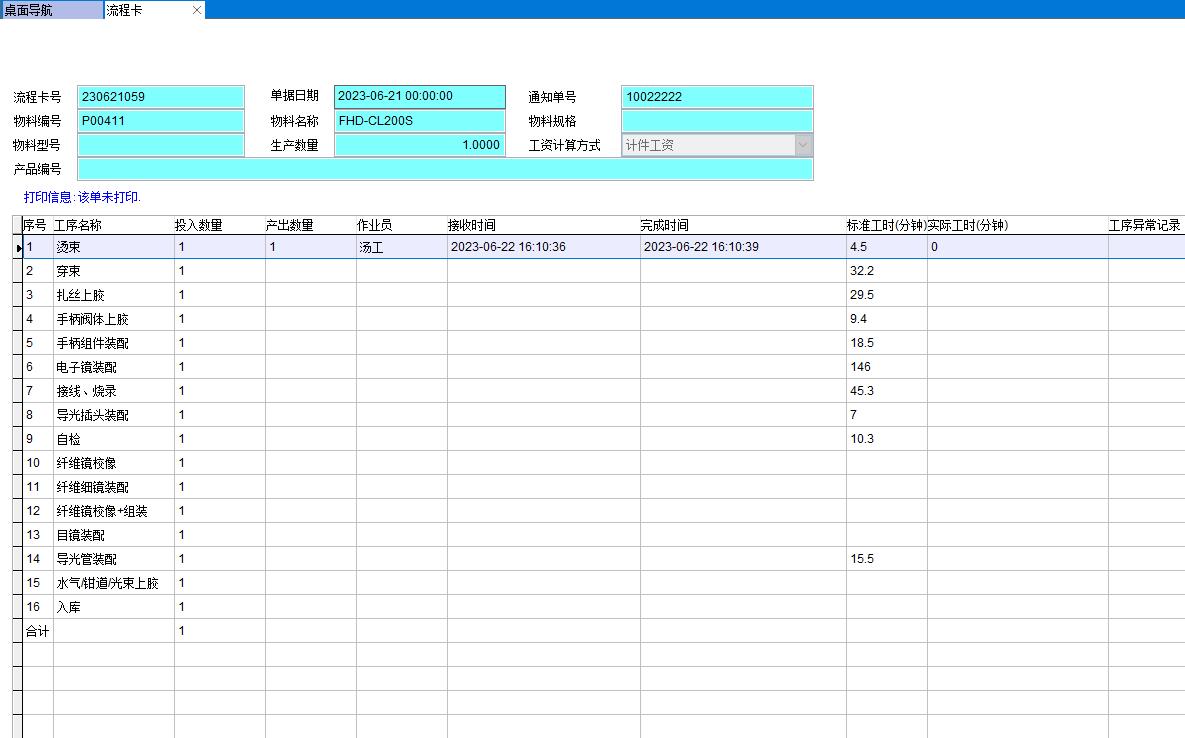

流程卡

根据生产工单自动生成流程卡





生成流程卡的数量分两种情况：假设生产工单的产品数量是20个，可以是20个产品生成一张流程卡，也可以是生成20张流程卡，相当于每个产品有个唯一的序列号，后续可以追溯这个序列号

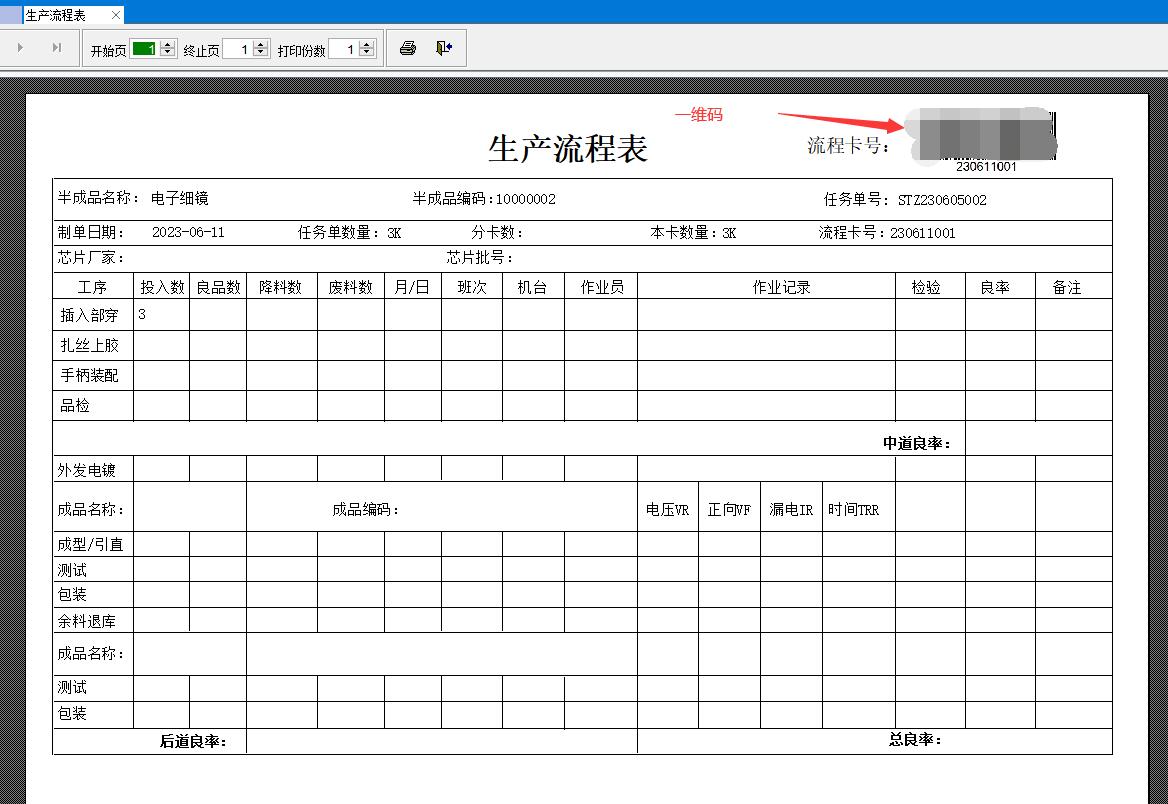

流程卡的打印也分几种情况：

1、打印在A4纸上，纸张随产品一起流动，直到成品发货后收回纸张

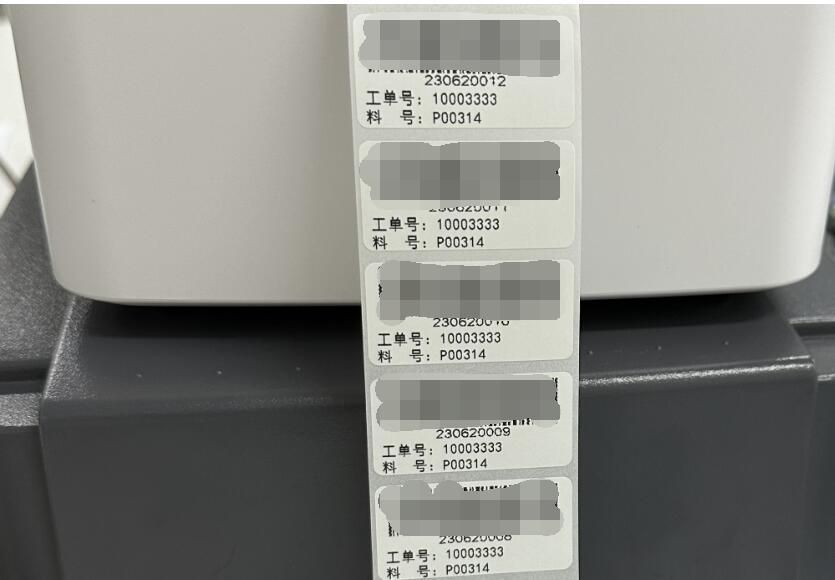

2、打印产品标签贴在产品上



3、有些企业的流程卡需要填写很多工艺要求，因此流程卡手工制作，从MES系统中打印流程卡标签贴在流程卡上



扫码报工

本系统提供三种扫码界面供企业选择使用

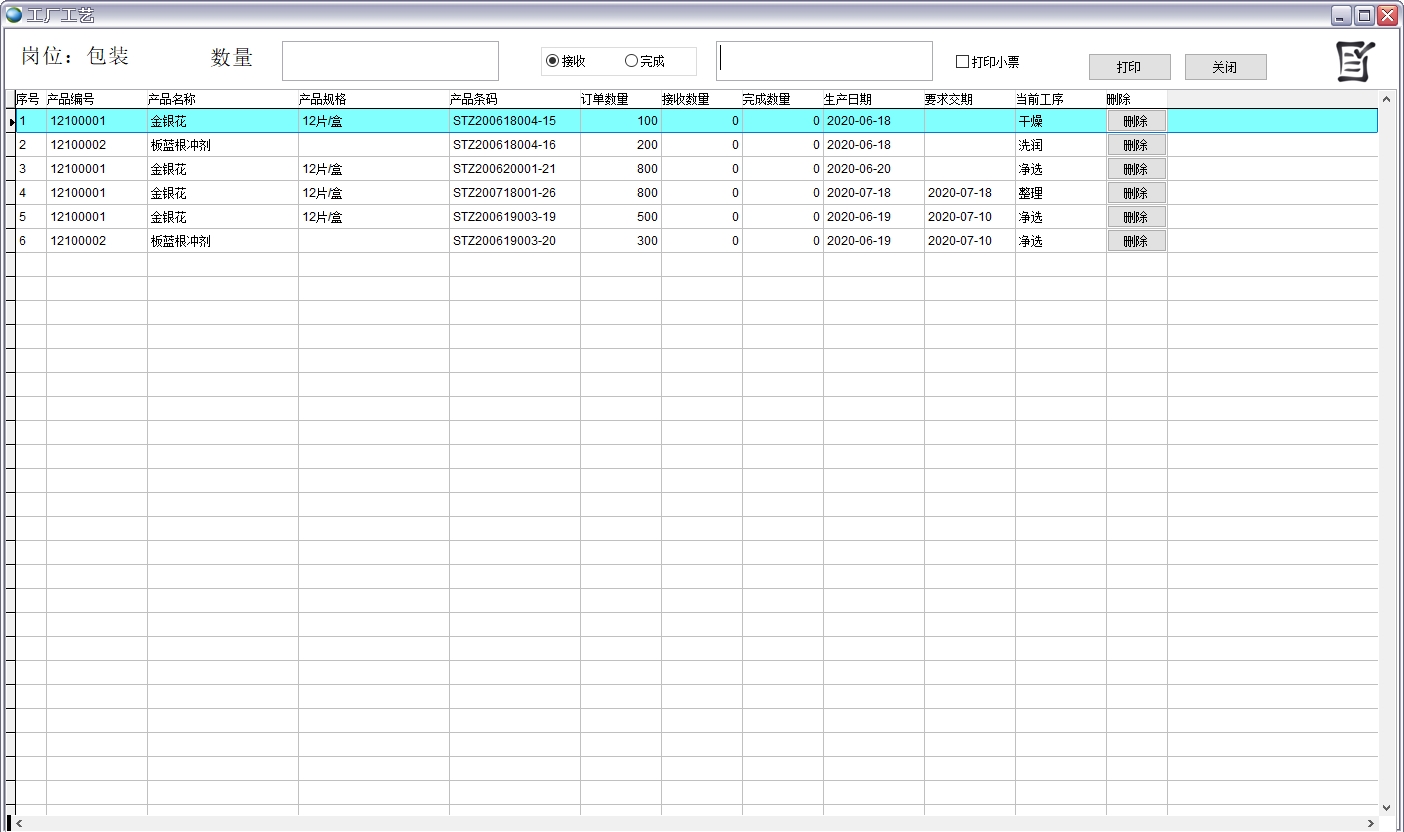

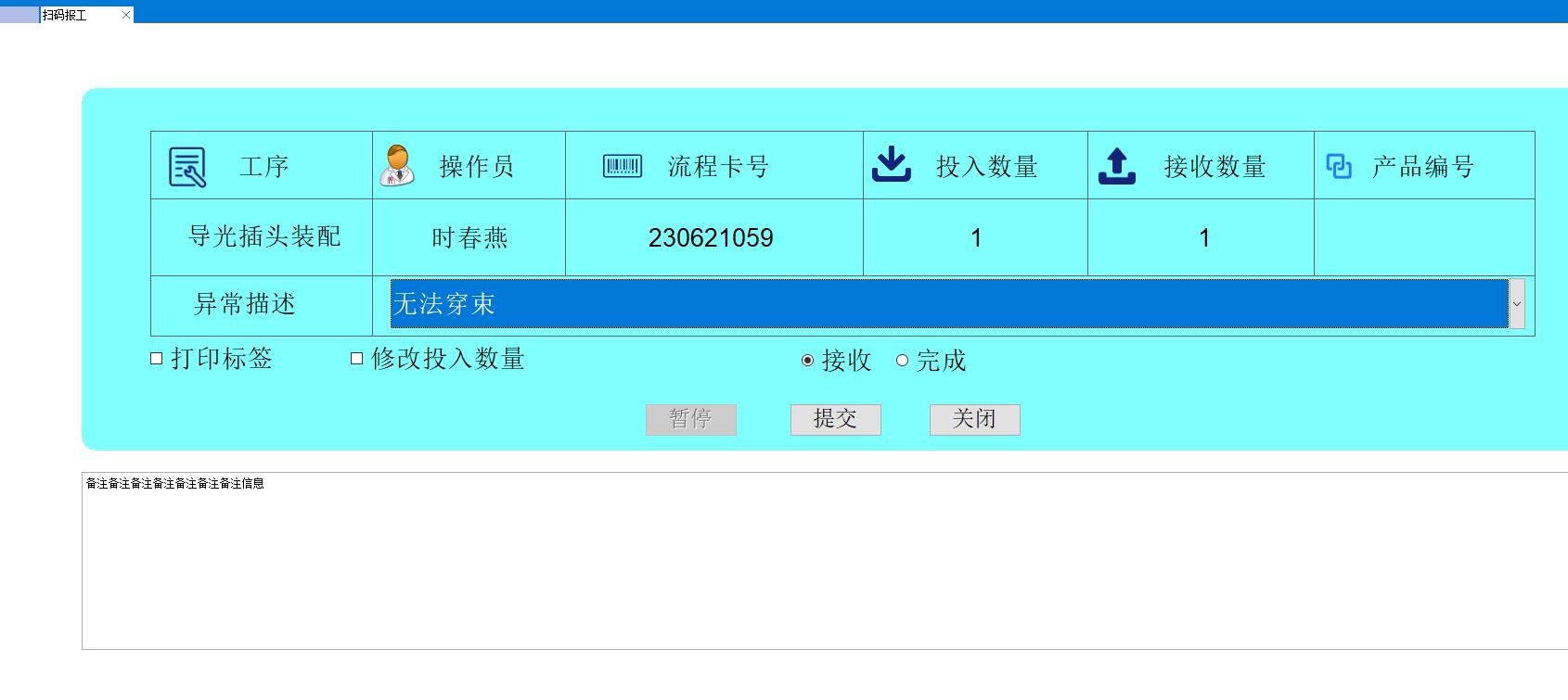

扫码界面1



扫码界面2

扫码界面2的好处是可以看到所有本工序待扫码的流程卡数量

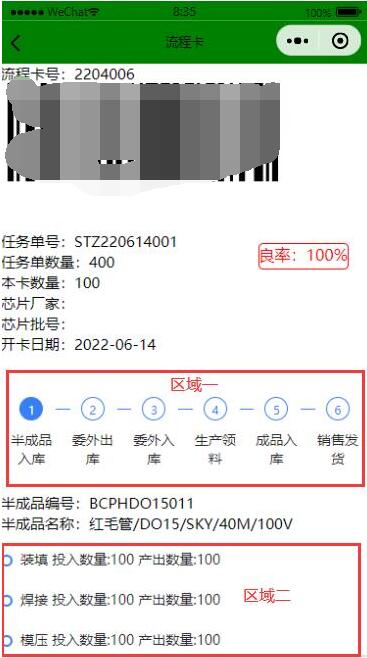

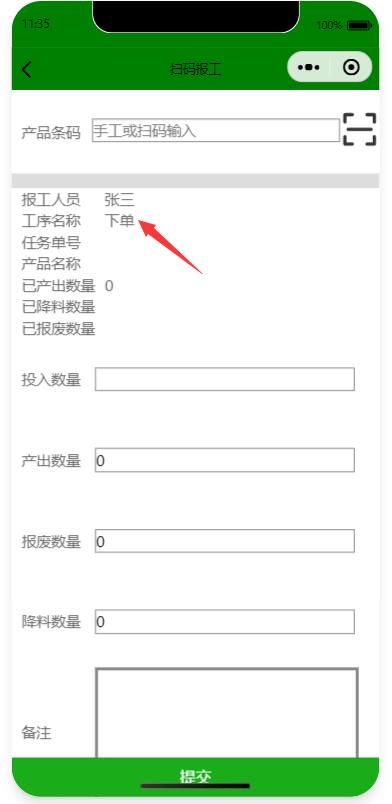

扫码界面3-用微信小程序扫码

用小程序扫码可以完全脱离电脑，数据与PC端实时同步，使传统MES系统变得更加智能



接收和完成

有些企业每道工序只需扫码一次，有些企业为了统计实际工时需要扫两次，在配置文件中事先设置好

扫码报工的界面是由车间员工操作完成的，因此操作简单实用为主

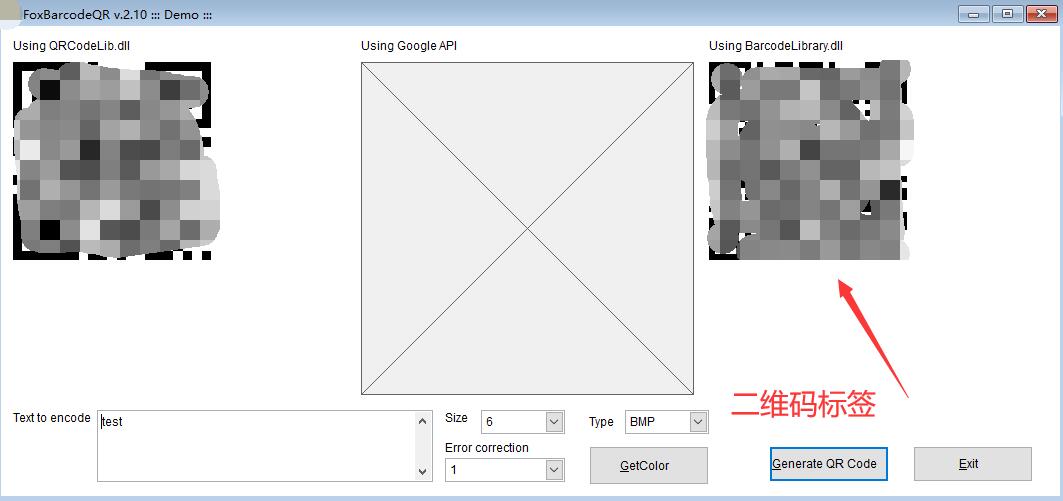

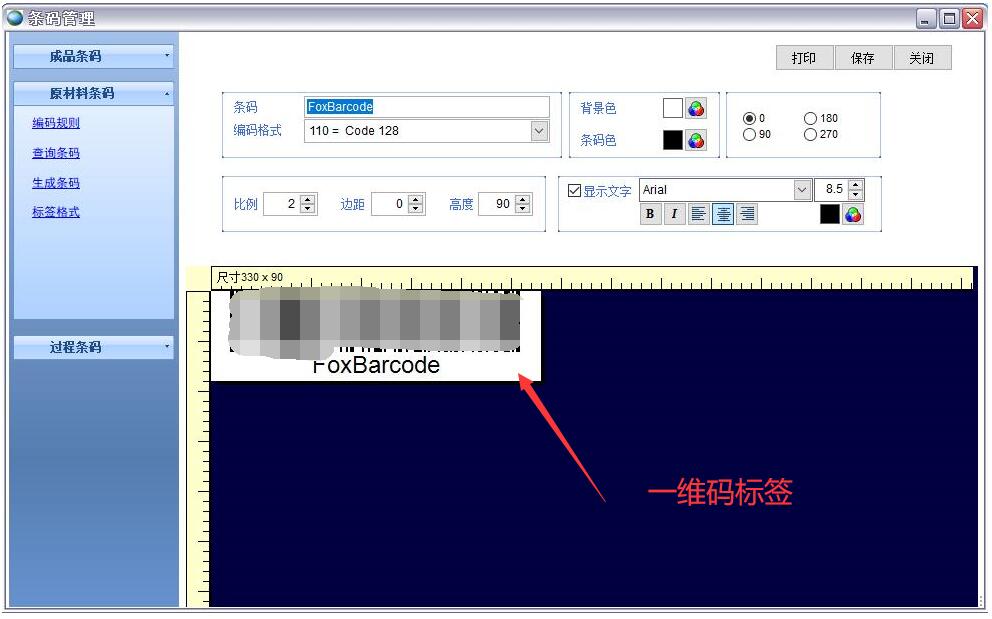

标签设置

用户可以自定义标签的格式

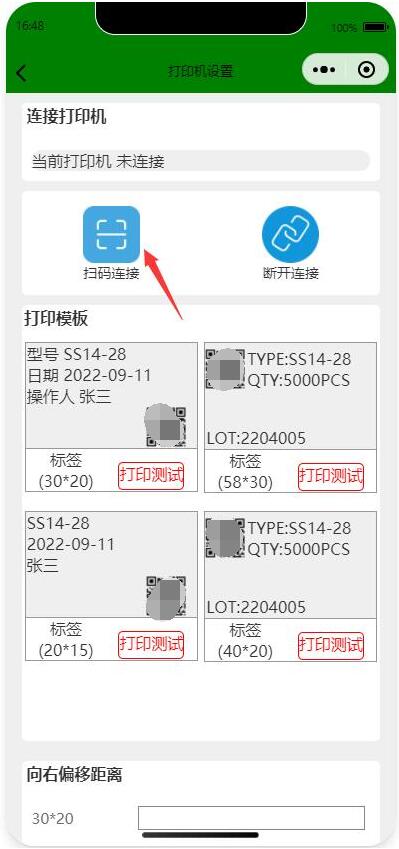

如果是用手机打印标签的要在手机端设置标签格式

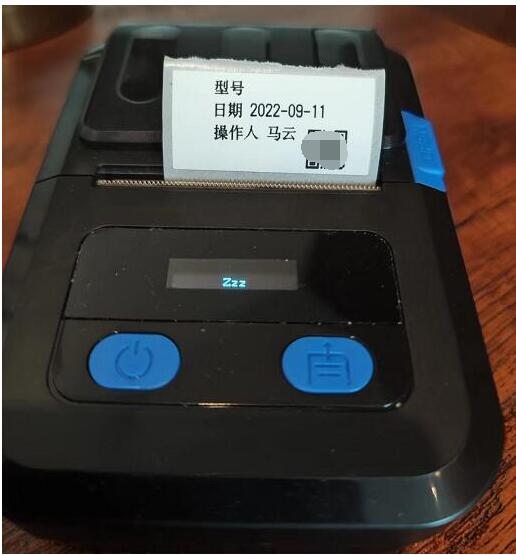

手机端只能使用蓝牙打印机



出入库扫码

生产领料、采购入库、成品入库、销售发货都可以扫流程卡完成出入库

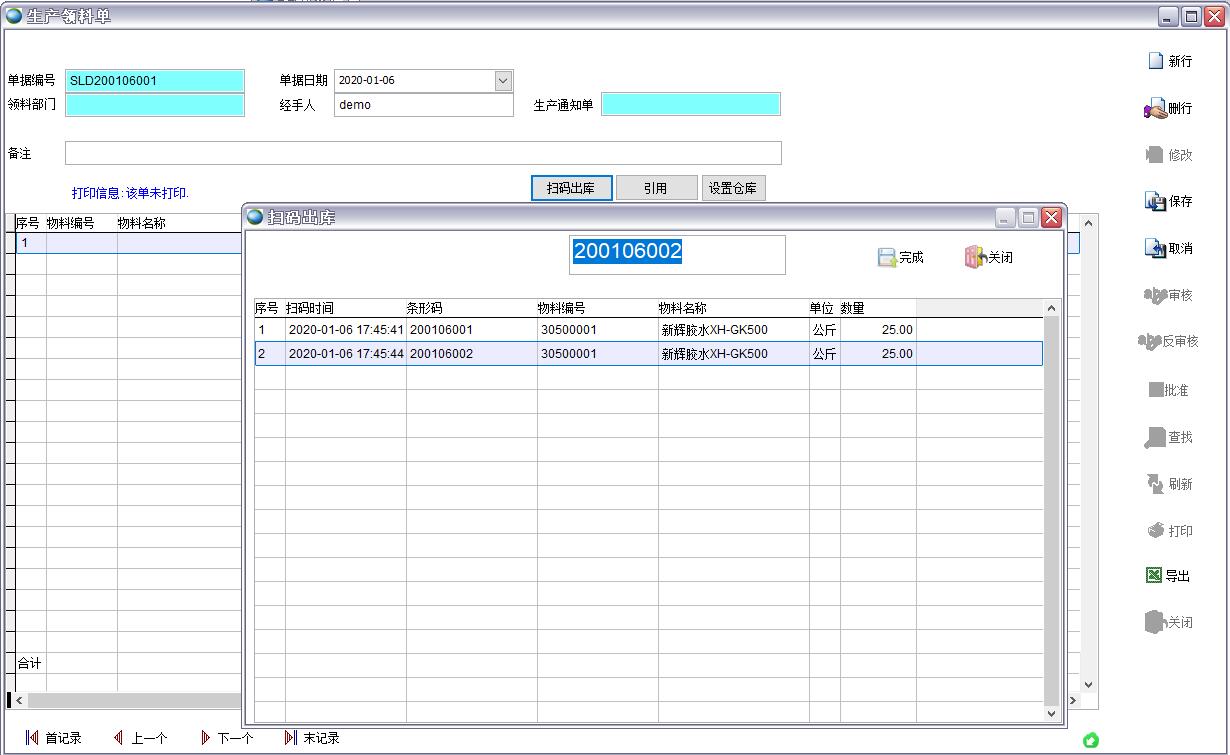

PC端扫码操作

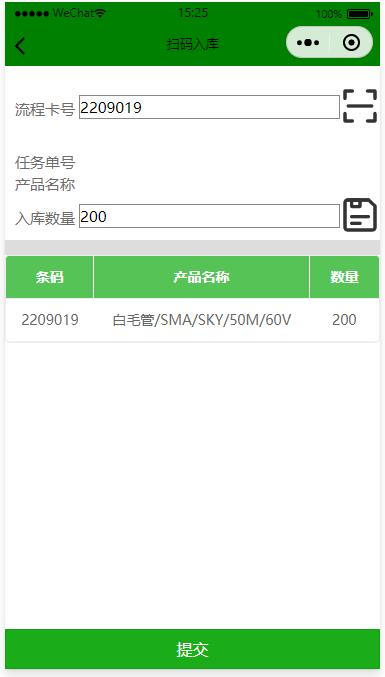

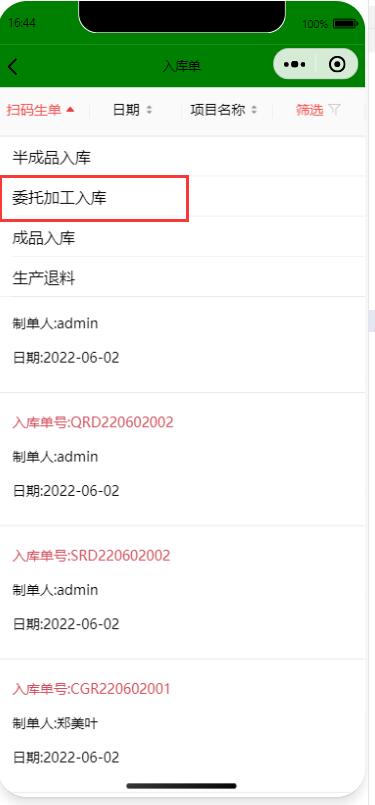

也可以在手机端操作

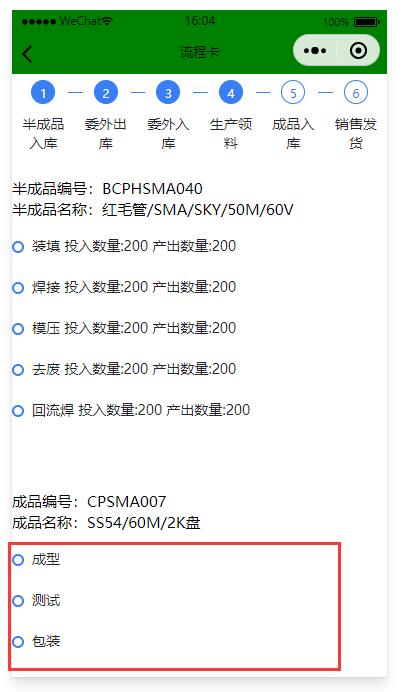

手机端可以随时了解流程卡进度

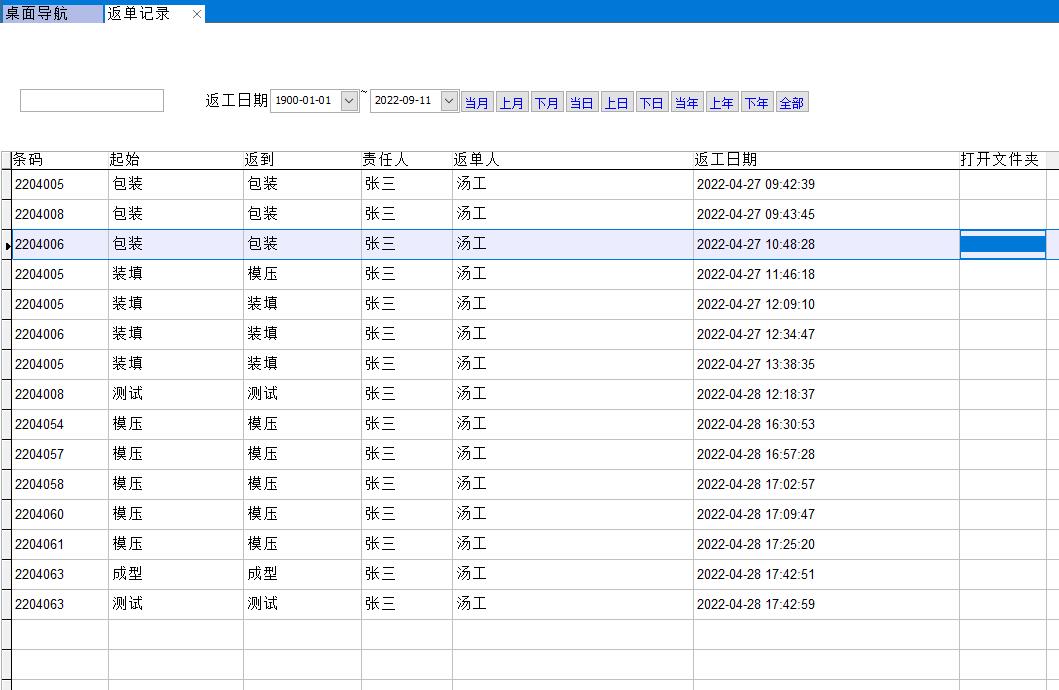

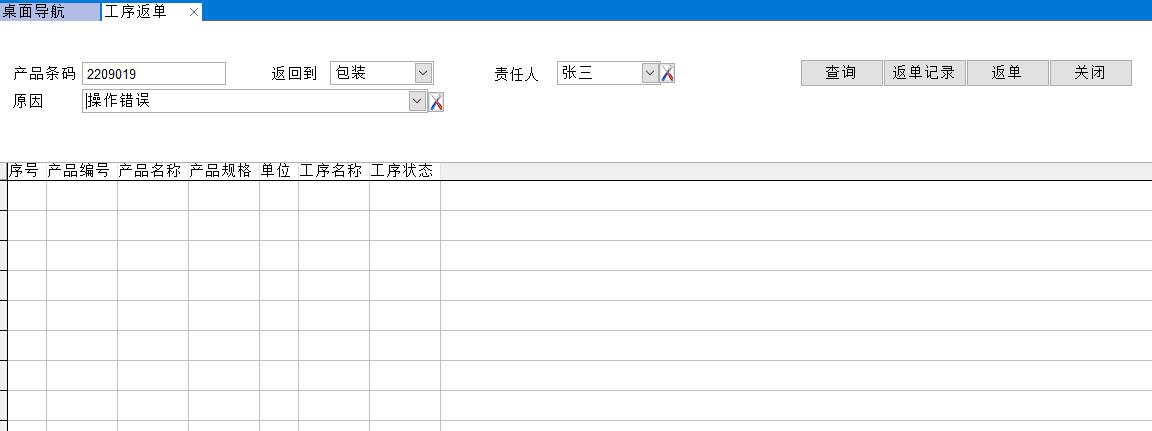

扫码返工

由于误操作需要重新扫码，返工分两种情况：一种是只允许返回到上一道工序，第二种是允许返回到任意一道工序

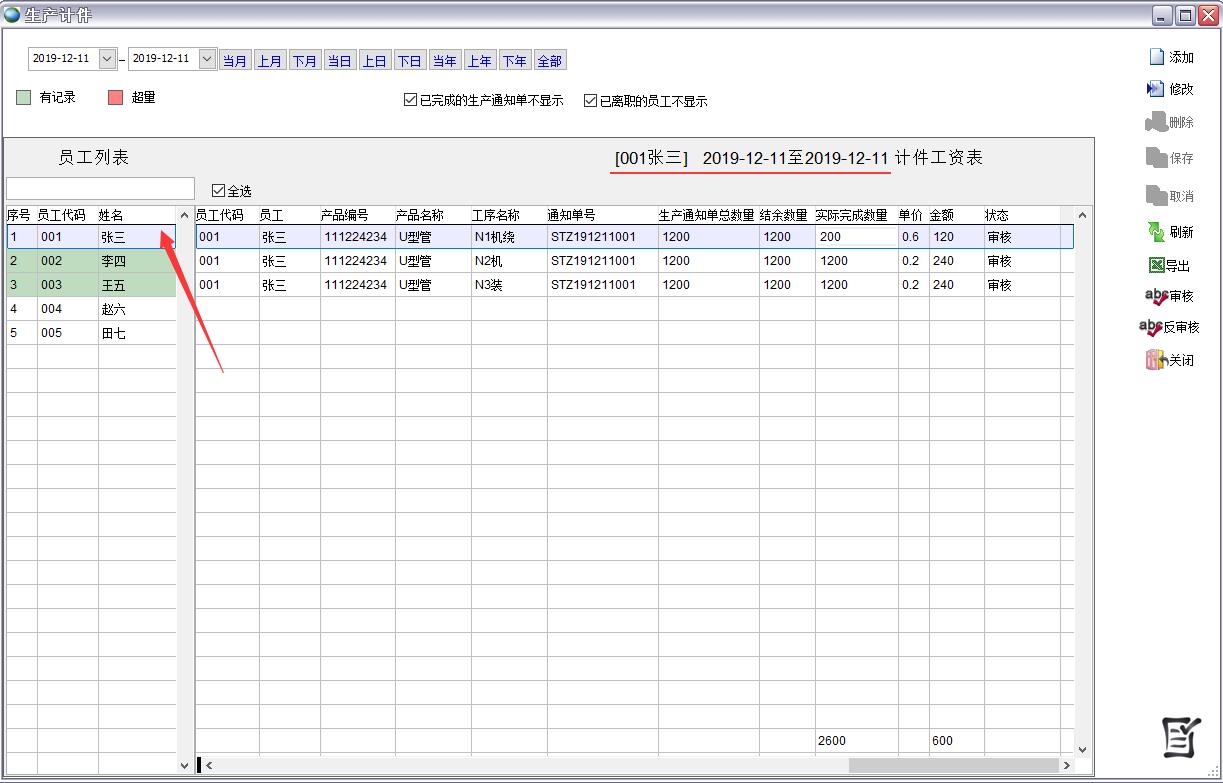

生产计件或计时

在产品的工艺路线中可以维护每道工序的单价或工时

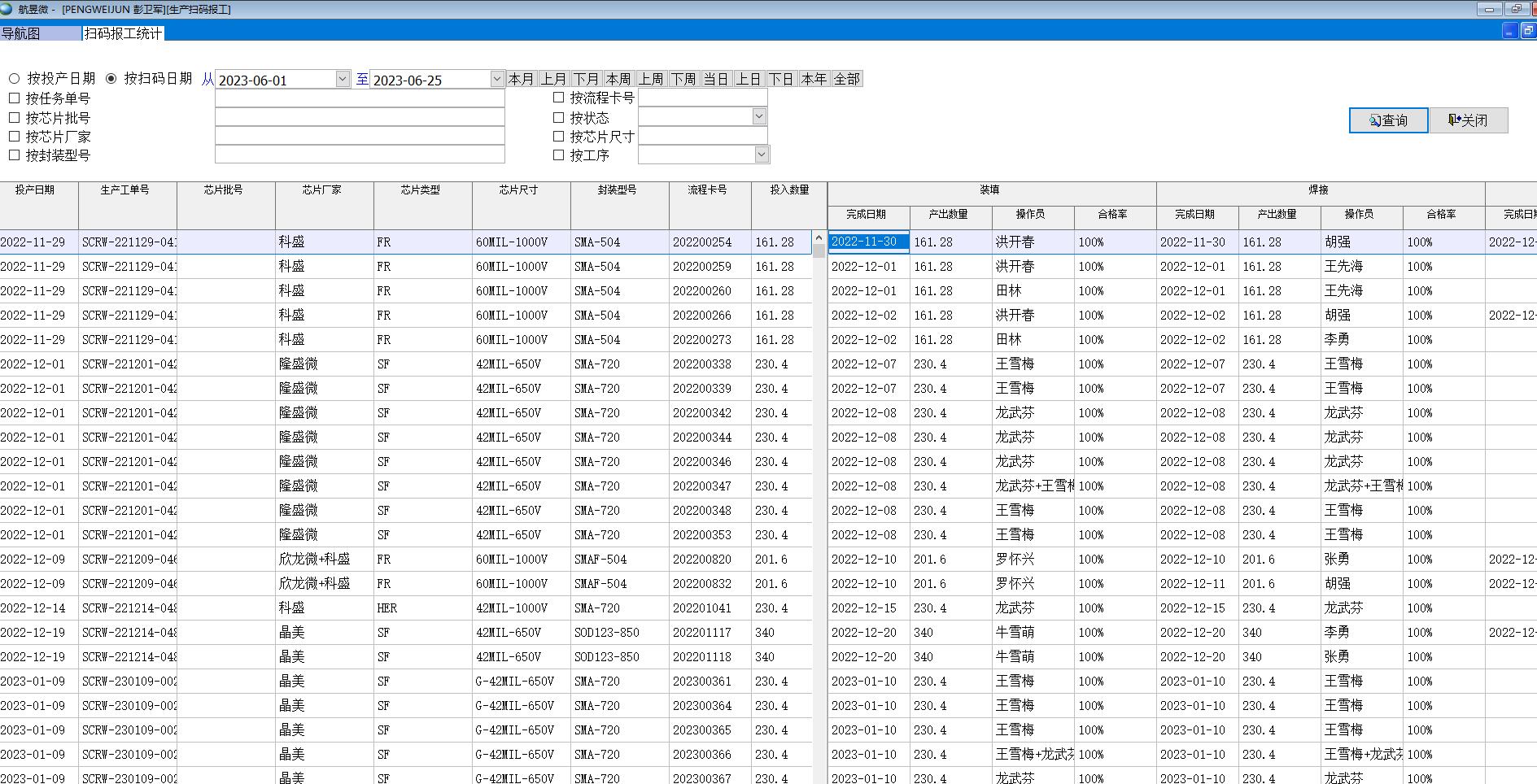

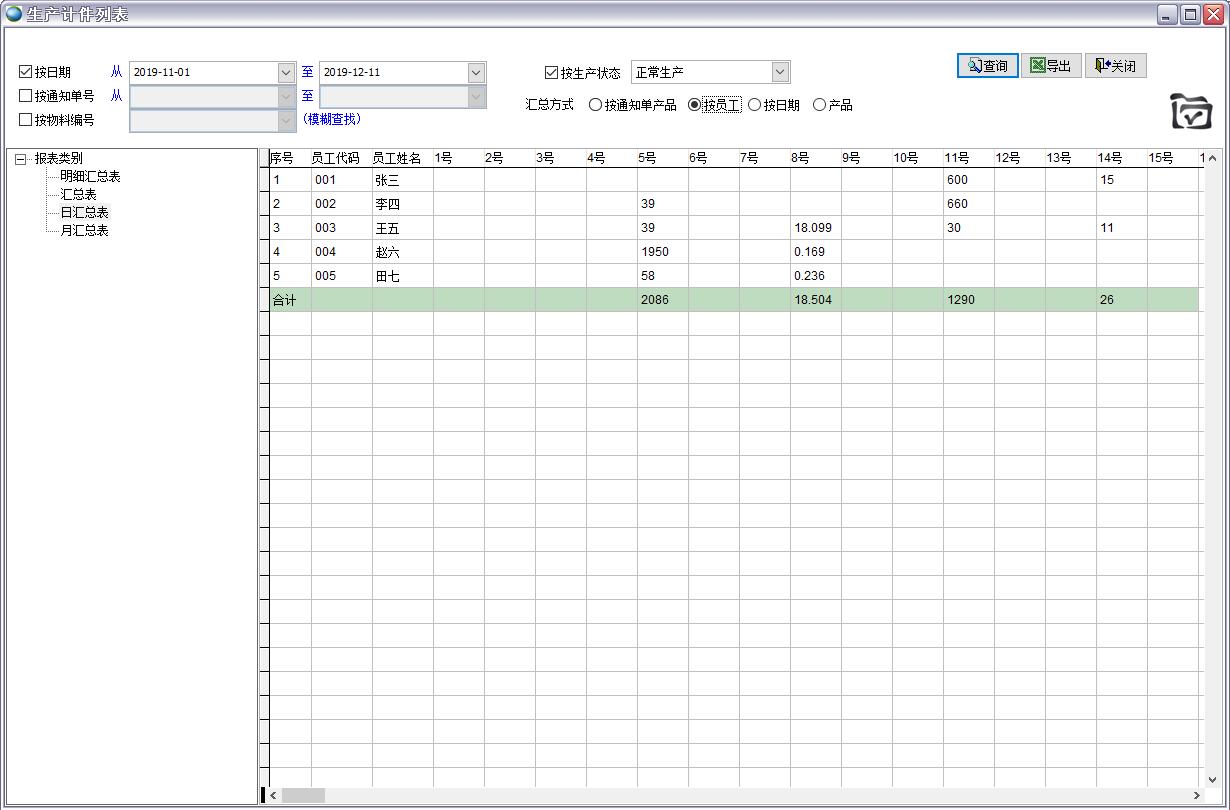

统计表

这里仅列出与工序扫码有关的统计表

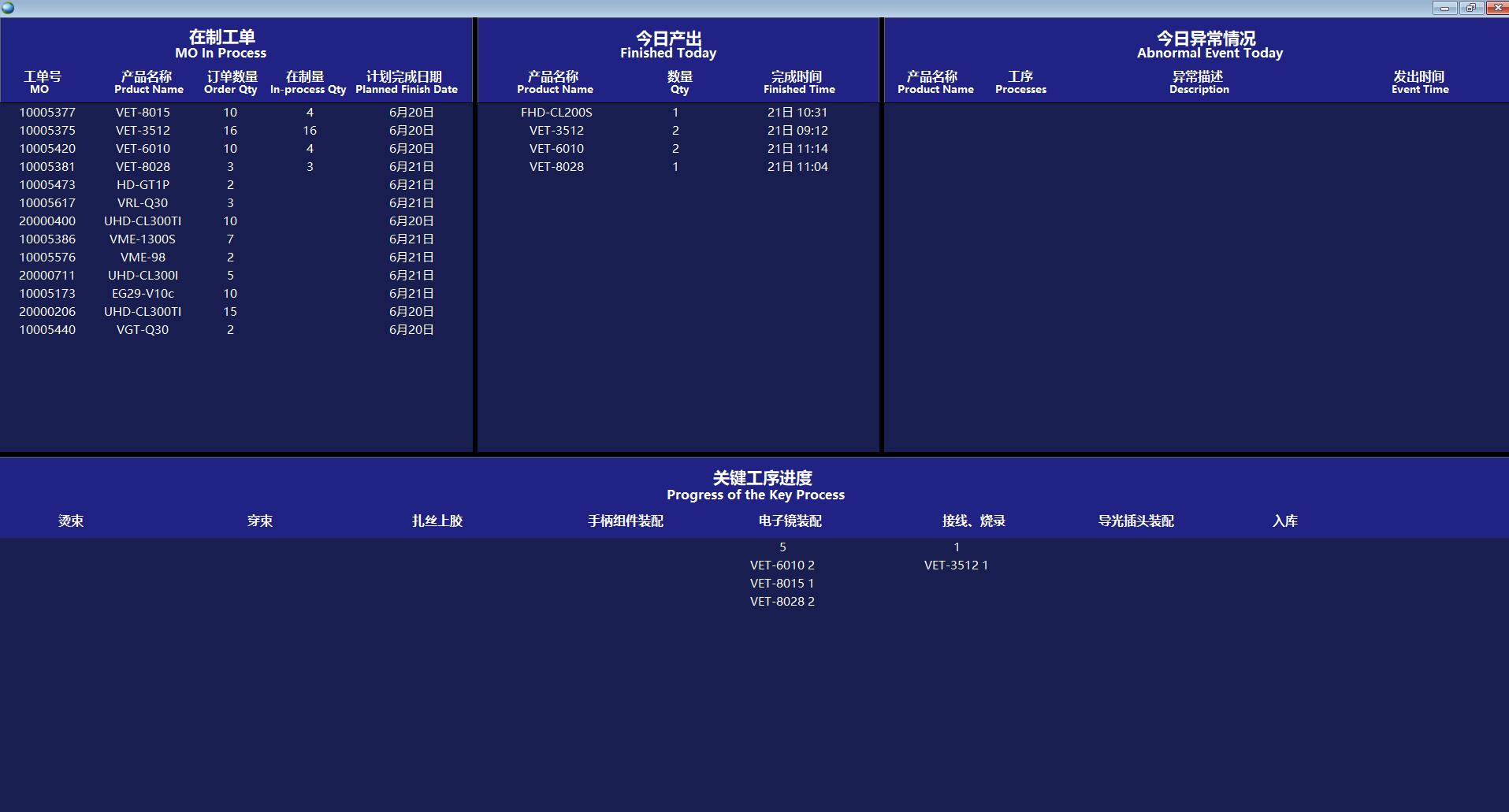

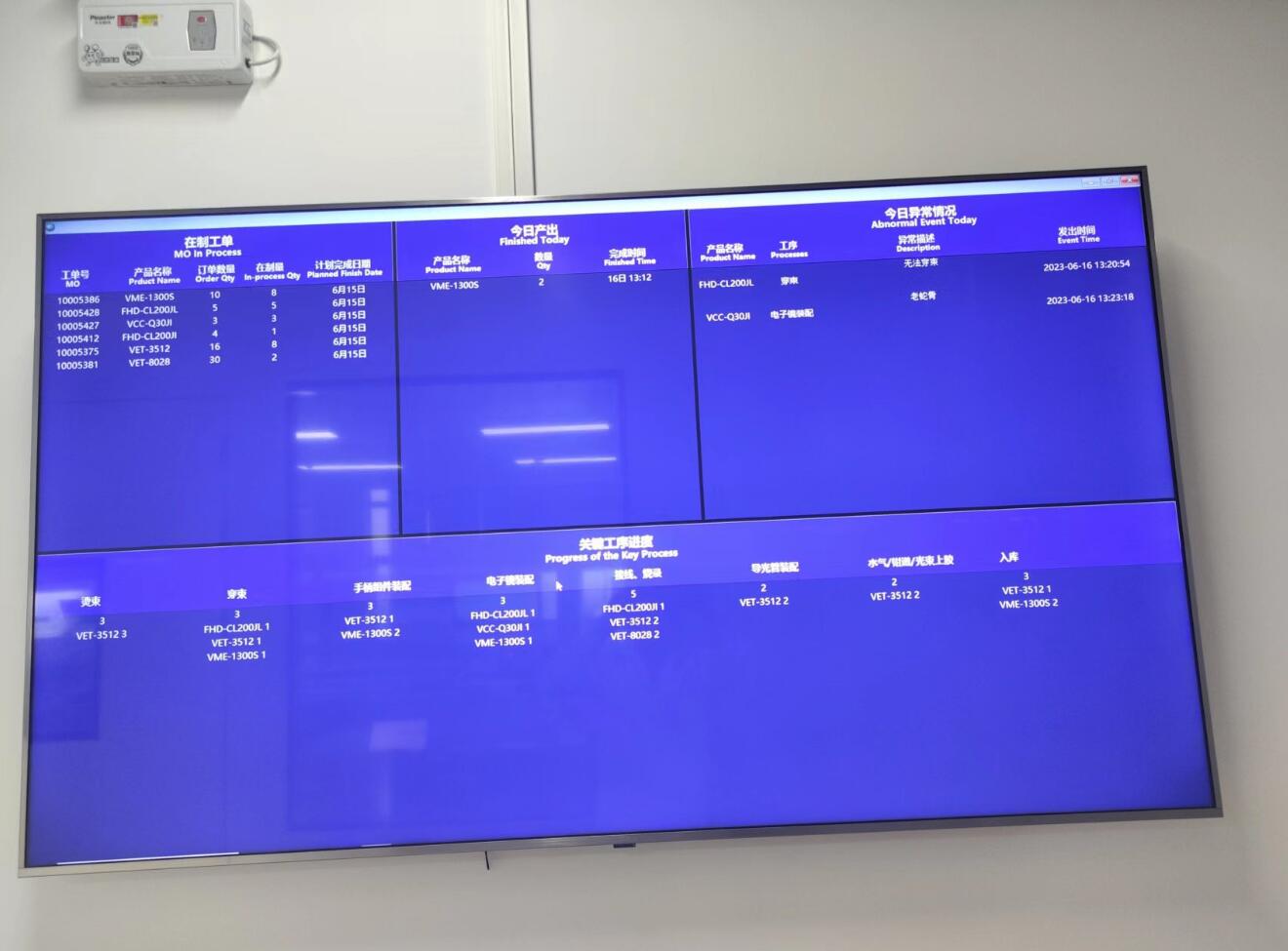

车间电子看板

现在实际效果



总结：本文介绍的MES系统扫码功能简单实用，非常适合中小型生产工厂使用
