巨灵鸟ERP操作60-生产设备看板(约3分钟)

来源:本站  作者:匿名  发布:2024/5/7  浏览次数:187

生产设备看板

只适用于7000版本



生产设备看板使用了我司研发的数据采集盒,对设备运行参数每隔一分钟采集一次,并将数据保存到本地服务器和云端服务器,然后显示在现场大屏幕上。

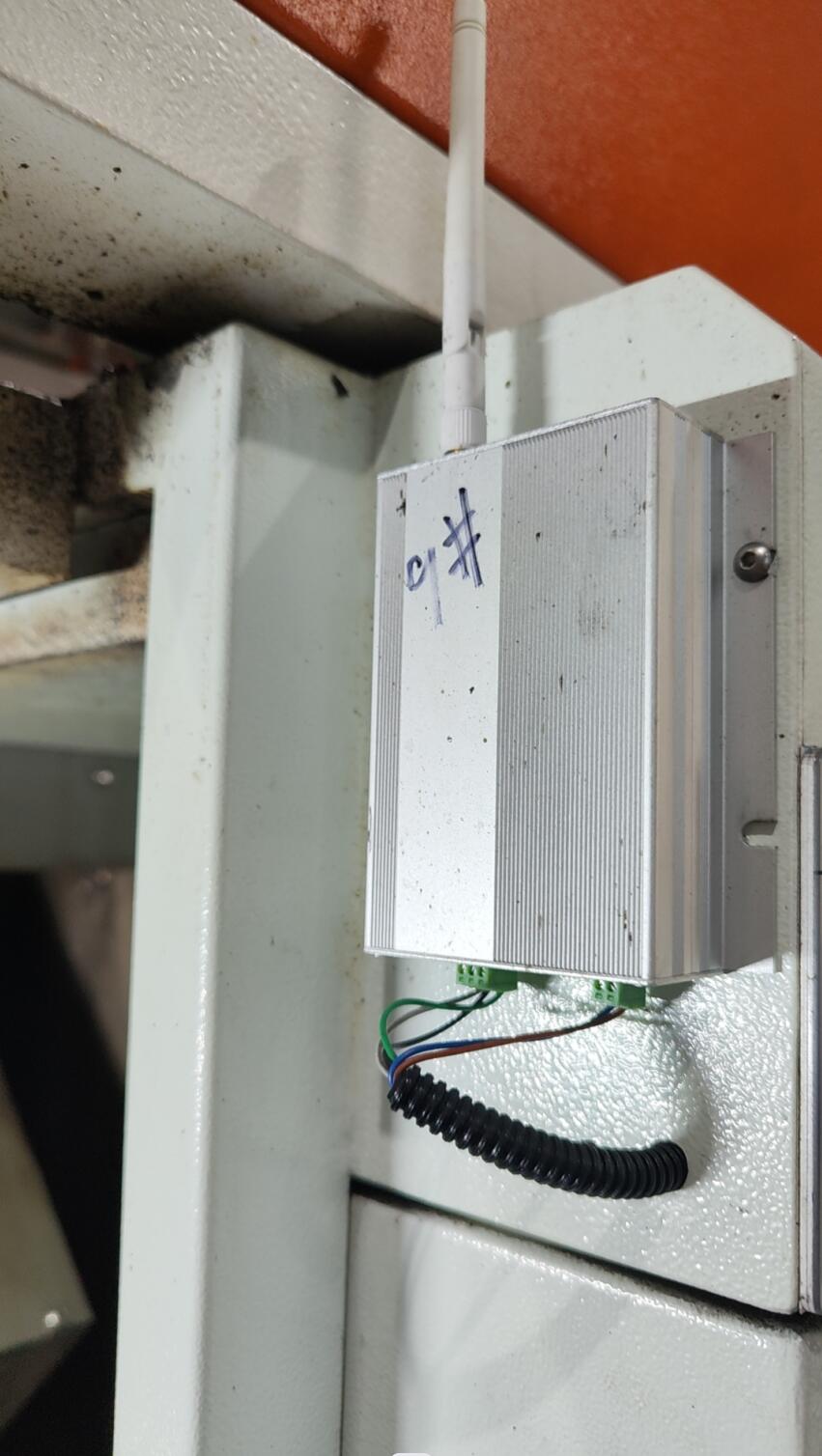

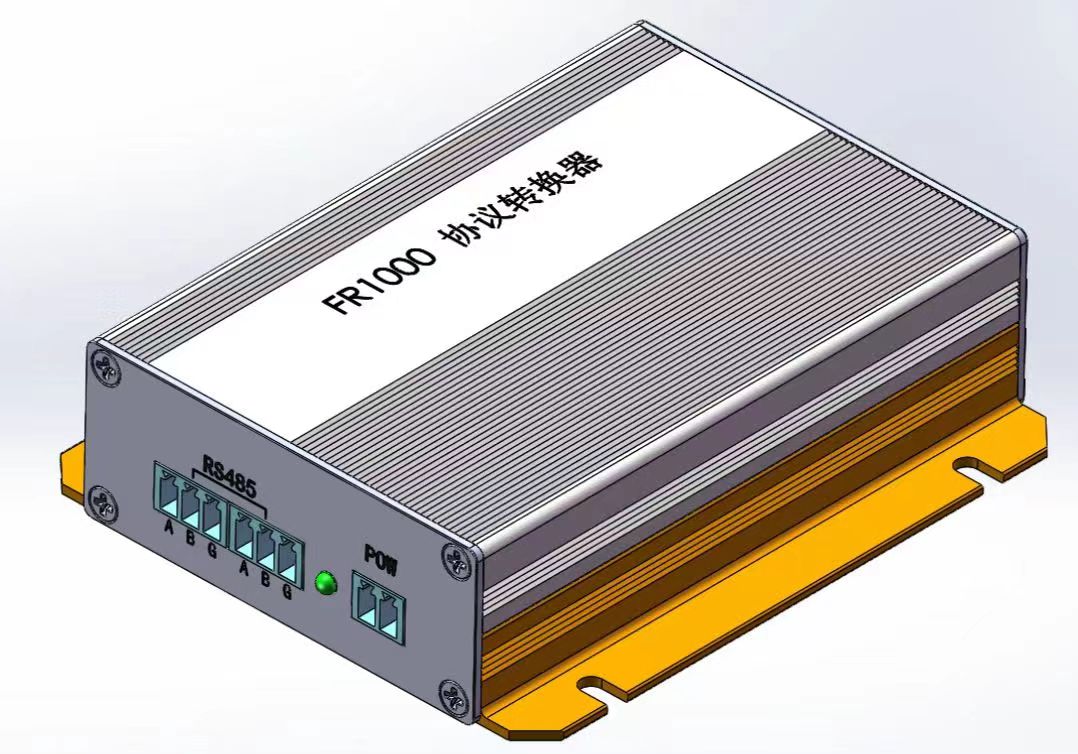

数据采集盒

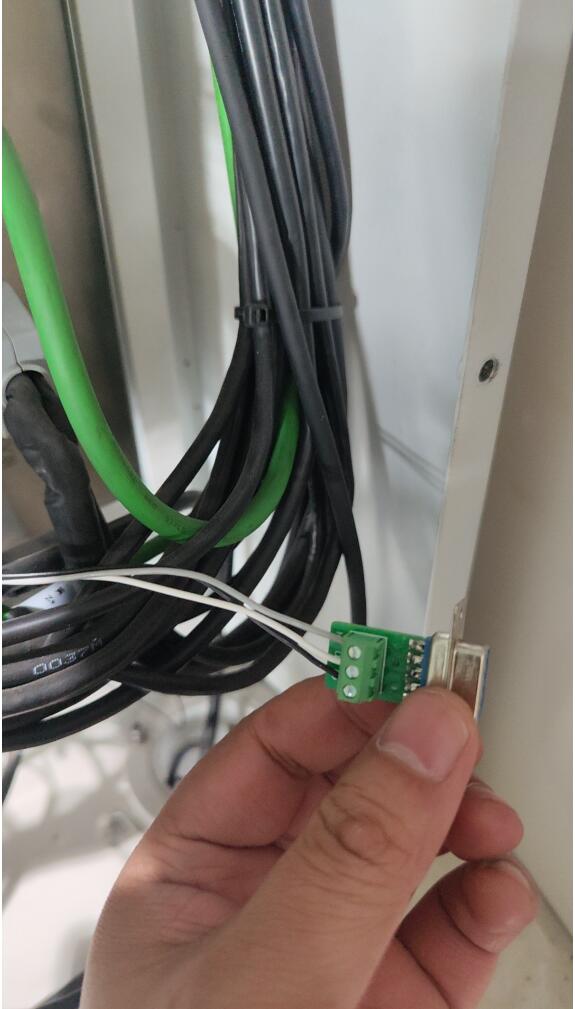

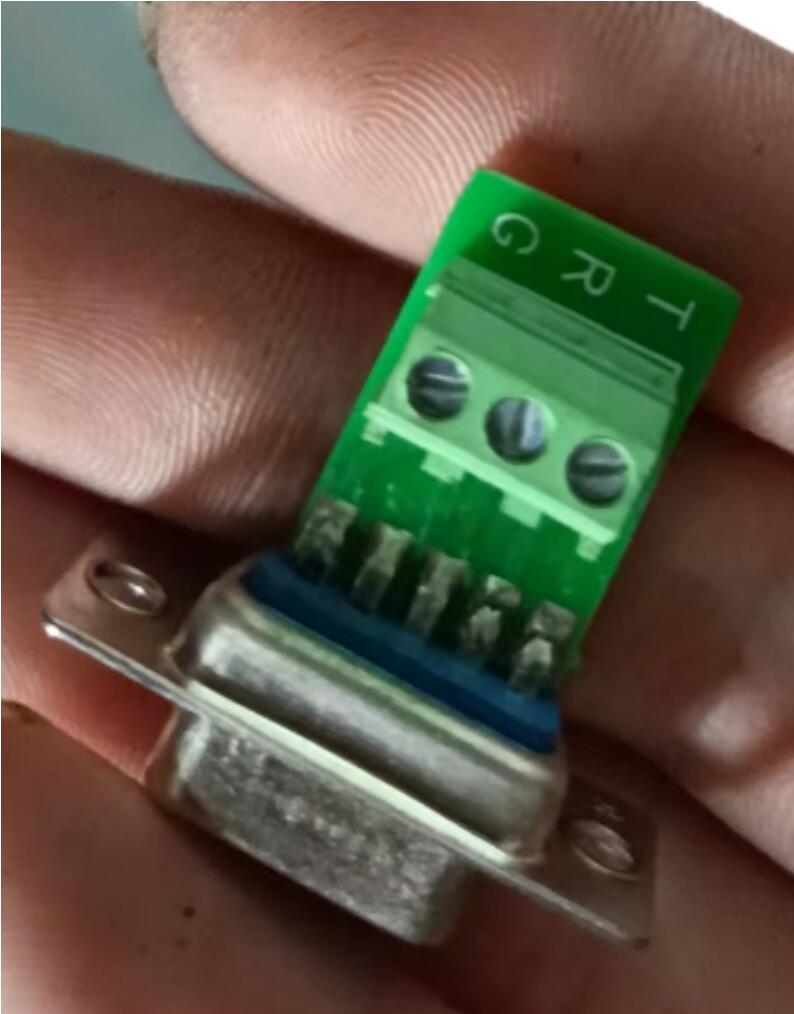

这是我司自己研发的数据采集盒和232接口,可连接设备的232或485接口,支持modbus、http、OPCUA等多种通讯协议,最短可以设置每隔1秒读取一次数据,通过无线网络将数据保存在指定服务器中。

我司研发的数据采集盒结实耐用,可防尘、防震,质保期五年。同时数据传输稳定,即使现场有很多无线网络也不会受到干扰。采集的数据可以根据需要进行定制。



设备看板

1、设备使用效率

当日开机数量、开机率



2、当前设备运行状态

分加工中、闲置、报警、断线四种状态



3、车间实时报警

显示当前正在报警中的设备,报警的机台号、报警类别、警报详情、报警开始时间



4、当前正在运行的设备

显示机台号、加工程序、加工进度、剩余加工时间、当前状态(加工中、闲置、报警)



5、当日报警记录

当天曾经报警过的设备,包括机台号、警报类别、警报详情、开始时间、持续时间



稼动率看板

1、细部稼动率

即每台设备的稼动率情况,每天早上8点到晚上8点,每隔2小时一个小方块进行标示,绿色表示运行中,橘色表示闲置、灰色表示关机或断线。

统计每台设备早上8点到晚上8点的稼动率,也叫设备利用率。



2、全厂稼动率

所有设备稼动率平均值。统计今日、昨天、本周、上周的数据。



3、稼动率排行榜

当日稼动率前5的设备



4、加工时长排行榜

当日加工时长前5的设备



5、空闲时长排行榜

当然空闲时长前5的设备



产量看板

1、设备产量分布

当然每台设备的产量



2、产量统计

当日总产量、本周总产量、上周总产量



3、当然产量分布

从早上8点到晚上8点,每隔2小时一个区间进行统计



4、当周产量分布

周一到周日产量



5、当月产量分布

1号到31号产量

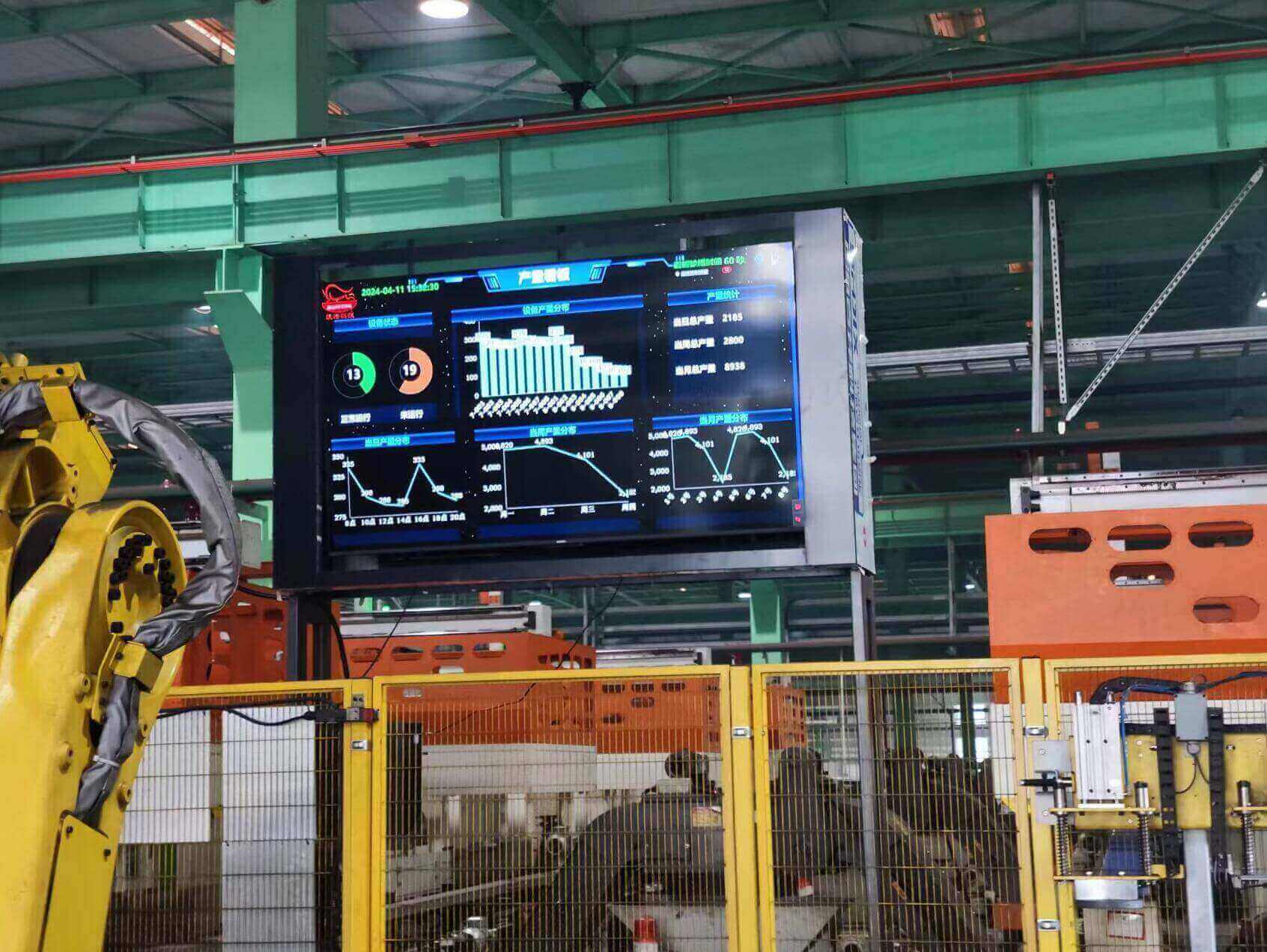

现场图片



总结:生产设备看板非常详细的统计了从车间主管角度感兴趣的设备运行各项数据,方便现场管理人员随时了解设备运行状况,通过云端也可以将数据传递到异地进行投屏显示,实现远程监控管理的目的。适合生产设备自动化程度高,对运行参数需要实时采集的企业。







视频下载地址:http://erp.jlnrj.com:88/video/巨灵鸟ERP操作60-生产设备看板.rar
